汽轮机专用材质 10Cr11Co3W3NiMoVNbNB 深度解析

产品介绍人：黄丽 13547079933 0838-2207616

• 一、材质概述

10Cr11Co3W3NiMoVNbNB 是针对汽轮机高温、高压、高腐蚀工况研发的马氏体耐热不锈钢，属于改良型 FV535 特种钢（美国专利钢种衍生）。其通过多元合金化设计（Co/W/Nb/NB 微合金），兼具高强度、抗蠕变性、耐蒸汽氧化性能，主要用于制造汽轮机高温区关键紧固件及结构件，如螺钉、螺柱、挡板等，服役温度可达650℃，满足超超临界机组对材料的严苛要求。

• 二、化学成分与作用机制

（一）核心化学成分（质量分数 /%）

（二）组织特性

• 室温组织：回火马氏体 + 少量 δ 铁素体 + 弥散碳化物（如 M23C6、MC）；
• 高温组织：稳定的马氏体基体 + 细小分布的二次碳化物，650℃长期时效后无明显 σ 相析出（≤1% 体积分数），保证持久塑性（延伸率≥15%）。
• 三、力学性能与服役指标

（一）室温力学性能

（二）高温力学性能

（三）耐蚀性能

• 蒸汽氧化：650℃下氧化增重≤2.0mg/cm²（1000h 测试），优于传统 1Cr11MoV 钢（增重≤3.5mg/cm²）；
• 晶间腐蚀：按 GB/T 4334 标准测试，无晶间腐蚀倾向；
• 应力腐蚀：在含 Cl⁻蒸汽环境中（Cl⁻≤50ppm），断裂时间＞1000h（应力强度 80%σ0.2）。
• 四、加工工艺与适配性

（一）热加工性能

• 锻造 / 轧制：
• 加热温度：1050~1150℃，保温时间 1~2h（按截面厚度）；
• 终锻温度≥850℃，锻后缓冷（砂冷或炉冷），避免形成粗大马氏体。
• 热处理工艺：

（二）机加工要点

• 刀具选择：建议使用陶瓷刀具（如 Al₂O₃基）或 CBN 刀具，切削速度 50~80m/min，进给量 0.05~0.1mm/r，避免低速切削导致加工硬化；
• 表面处理：螺纹部位可采用氮化处理（525℃×20h，渗层深度 0.15~0.2mm），表面硬度提升至 1000HV，耐磨损性能提高 3 倍。

（三）焊接工艺

• 焊材匹配：选用 ERNiCrMo-10 焊丝（φ2.4mm），保护气体 Ar（纯度≥99.99%）；
• 焊前预热：预热温度 150~200℃，层间温度≤300℃；
• 焊后处理：焊后立即进行 720℃×2h 回火，消除焊接应力，避免冷裂纹。
• 五、典型应用场景与备件性能

（一）高温紧固件

• 内六角圆柱头螺钉 / 高温内六角螺钉：
• 应用部位：汽轮机高温蒸汽管道法兰、阀组连接；
• 性能优势：650℃下抗松弛性能优异（1000h 应力松弛率≤8%），比 35CrMoA 钢提升 50%。

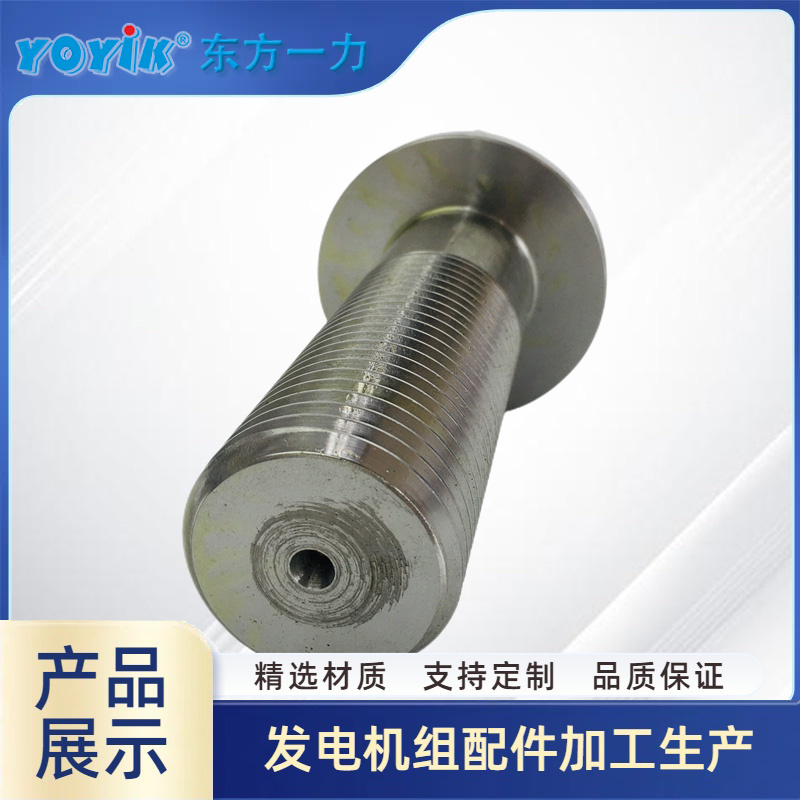

• 特制双头螺柱 / 高温用双头螺柱：
• 应用部位：汽轮机缸体垂直中分面、高压缸螺栓；
• 关键指标：螺纹部位硬度 300~330HBW，抗拉强度≥850MPa，满足 ASME BPVC Section III 标准。

（二）结构件

• 冷却管挡板：
• 应用部位：汽轮机冷油器、蒸汽冷却器管束固定；
• 性能优势：耐蒸汽冲蚀（冲蚀速率≤0.01mm/a），比 1Cr18Ni9Ti 不锈钢提升 2 倍。
• 开槽螺母：
• 应用部位：与高温螺柱配合，用于汽轮机轴承座固定；
• 防松设计：螺母端面粗糙度 Ra≤1.6μm，与垫圈配合扭矩系数波动≤5%。
• 六、质量管控与认证

（一）检测体系

• 原材料：光谱分析（OES）检测化学成分，低倍检验（酸蚀）控制疏松与偏析（级别≤1.5 级）；
• 半成品：超声波探伤（UT）检测内部缺陷（灵敏度≥φ2mm 平底孔），磁粉探伤（MT）检测表面裂纹；
• 成品：高温持久试验（650℃×1000h）、抗氧化试验（700℃×200h），附第三方检测报告。

（二）行业认证

• 通过ASME SA-182/SA-182M认证，适用于核电汽轮机（1E 级部件）；
• 符合GB/T 24512.5-2017（电站阀门用钢）标准。
• 七、选型建议与库存信息

（一）替代方案

（二）库存与交付

• 常备规格：φ12-φ50mm 圆钢（长度 6m）、M16-M48 螺纹件（按图纸加工）；
• 交付周期：标准件 7 天，非标件 15 天（含热处理与检测）；
• 包装：木箱 + 防锈纸，附材质保证书（含炉号、化学成分、力学性能）。
