无碱玻璃纤维带ET100-25 JCT174-2003立式水轮发电机层间绝缘材料

• 一、配件概述

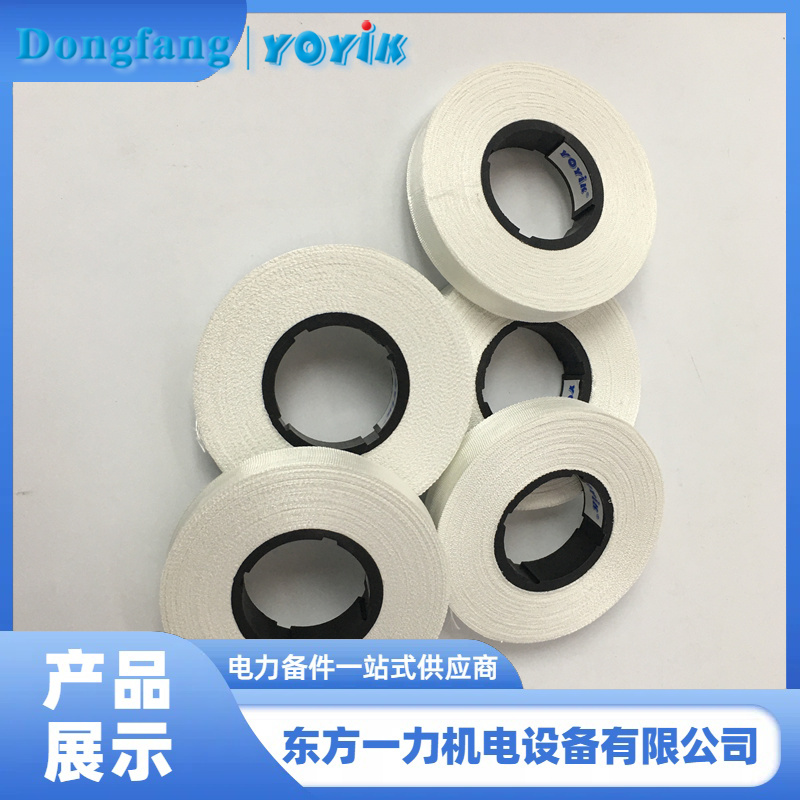

名称：无碱玻璃纤维带（执行标准 JCT174-2003，型号 ET100-25）
应用场景：发电厂电机、变压器等电气设备的绝缘防护、机械加固及热稳定支撑，尤其适用于水轮发电机定子绕组现场绝缘处理、汽轮发电机端部绕组绑扎及高压电缆加固。
核心作用：
绝缘增强：提升电气设备的绝缘等级和可靠性，隔离带电部件防止短路。
机械加固：承受绕组电磁力振动、热膨胀应力及安装过程中的机械载荷。
热稳定性支撑：在高温环境下保持结构稳定，辅助散热并抑制局部过热。

• 二、关键特性与技术参数

（一）材料组成
基材：
无碱玻璃纤维（E-Glass）：二氧化硅（SiO₂）含量≥54%，氧化铝（Al₂O₃）≤16%，碱金属氧化物（Na₂O+K₂O）≤0.5%，具有高介电强度、低吸湿性和抗腐蚀性能。
表面处理：经硅烷偶联剂涂覆，增强与树脂、漆类的粘接能力，确保复合绝缘体系的整体性。
结构参数：
厚度：0.10mm（ET100 系列标准厚度）
宽度：25mm（ET100-25 型号），可根据需求定制 5~100mm 宽度
密度：1.8~2.0g/cm³
断裂强度：≥200N/25mm（纵向），≥150N/25mm（横向）
（二）技术参数（依据 JCT174-2003）
项目 指标 测试标准
介电强度 ≥15kV/mm（常态） GB/T 1408.1
体积电阻率 ≥1×10¹³Ω・cm（20℃干燥状态） GB/T 1410
吸水率 ≤0.1%（24h 浸水） GB/T 10580
耐温等级 B 级（130℃，配合 F 级漆可达 155℃） IEC 60373
抗老化性能 130℃老化 1000h 后强度保持率≥90% GB/T 2951.2

• 三、核心功能与应用场景

（一）核心功能解析
绝缘协同增强：
作为粉云母带、浸渍漆等主绝缘的辅助层，提升整体介电性能。例如，在水轮发电机定子绕组中，ET100-25 半叠包于 5440-1 粉云母带外层，可使击穿电压提升 10%~15%。
机械应力分散：
高断裂强度有效分散绕组短路时的电磁力（如突发短路峰值力达额定力的 10 倍），防止导线位移或绝缘撕裂。
热传导优化：
玻璃纤维的导热系数（0.04~0.06W/m・K）高于有机绝缘材料，可辅助主绝缘散热，降低绕组热点温度 5~8℃。
（二）典型应用场景
设备类型 应用位置 工艺要点
水轮发电机定子 绕组主绝缘外层绕包 半叠包于粉云母带外层，形成 “刚柔复合绝缘”，增强机械支撑，适用于现场绝缘修复。
汽轮发电机端部 绕组绑扎固定 配合无纬带或涤纶绳，将端部绕组紧固成整体，抑制高速旋转时的振动（如 3000r/min 工况）。
高压电缆接头 应力锥增强层 缠绕于电缆绝缘层外，配合硅橡胶自粘带，改善接头电场分布，防止电晕放电。
变压器绕组 层间绝缘与撑条包扎 固定绕组撑条，防止轴向位移，同时作为层间绝缘辅助材料，降低局部放电风险。

• 四、安装工艺与注意事项

（一）施工流程
表面处理：
清洁待包扎部位，去除油污、漆瘤等杂质，确保表面粗糙度 Ra≤3.2μm，必要时用砂纸轻度打磨。
绕包工艺：
半叠包法：重叠宽度为带宽的 50%（即 12.5mm），绕包张力控制在 5~8N，避免过度拉伸导致纤维断裂。
收尾固定：绕包结束后用尼龙扎带或耐高温胶黏剂固定端头，防止松散。
浸渍固化：
绕包后需进行浸漆处理（如 1032 绝缘漆或有机硅漆），在 110~130℃下烘干 2~4 小时，使纤维带与主绝缘形成整体。
（二）关键注意事项
环境控制：
施工温度≥15℃，湿度≤70%，避免低温导致漆液黏度增大或潮湿影响固化后的绝缘性能。
防损伤操作：
裁剪时使用锋利刀具，确保切口整齐无毛刺；绕包过程中避免指甲或工具划伤纤维带。
质量检查：
目视检查：绕包平整无褶皱、松紧均匀，端头固定牢固；

绝缘测试：浸漆固化后测量相关部位绝缘电阻（如定子绕组对地绝缘≥500MΩ），确保无新增泄漏点。
