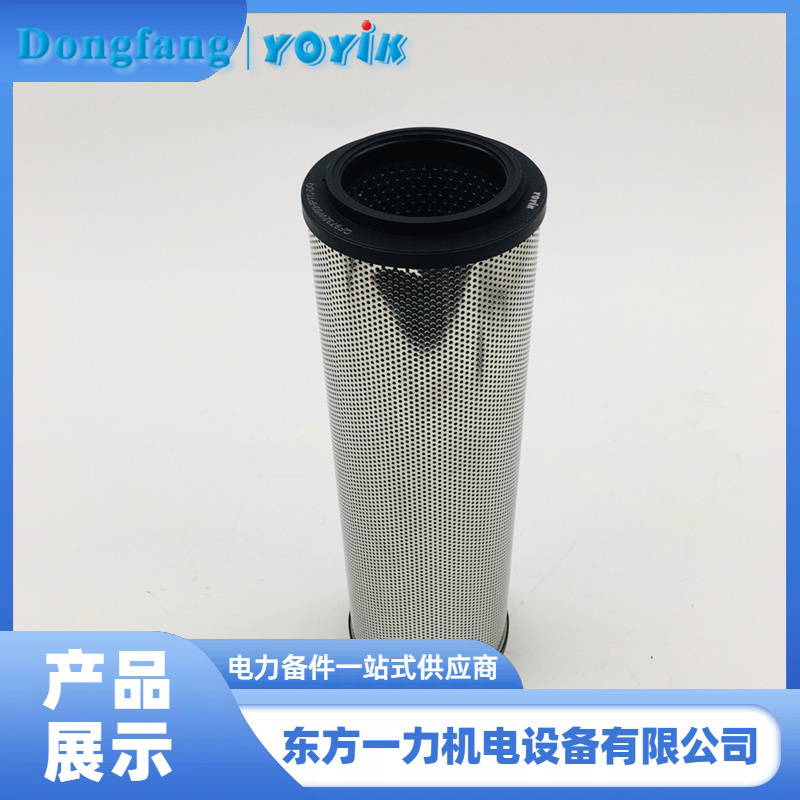

EH油泵出口滤芯AP3E301-01D03V/-W更换周期优化表

产品介绍人：黄丽 13547079933 0838-2207616

EH 油泵出口滤芯 AP3E301-01D03V/-W 紧邻油泵出口安装，核心目的是在抗燃油进入下游精密元件前快速过滤杂质，防止污染物损害蓄能器、伺服阀等关键部件，具体原因可从系统污染控制逻辑、元件精密性要求及油路布局合理性三方面展开分析：

• 一、油泵出口是污染控制的 “前沿阵地”

油泵运行产生初始污染
油泵（尤其是变量柱塞泵）运行时，液压油因高压摩擦、元件磨损可能产生金属碎屑、密封件颗粒等杂质。滤芯紧邻出口安装，可第一时间拦截油泵自身产生的污染物，避免其随油流扩散至整个系统。
油箱杂质的 “二次过滤”
尽管油箱内设有磁性过滤器（吸附铁金属垃圾），但抗燃油在循环过程中仍可能携带油箱底部沉积的非磁性颗粒（如氧化皮、焊渣）。油泵出口滤芯作为 “第二道防线”，可进一步过滤此类杂质，防止其进入高压油路。

• 二、下游元件对污染物极度敏感

伺服阀：微米级精度的 “精密心脏”
伺服阀内部滑阀与阀套的配合间隙通常为 5-10μm（如控制型执行机构的伺服阀），污染物颗粒若进入会导致：
卡涩故障：颗粒卡住滑阀，使其无法精准响应 DEH 电信号，导致调门控制失灵（如开度波动、无法关闭）。
磨损加剧：硬质颗粒划伤阀套内壁，破坏油膜密封，造成内泄漏，降低伺服阀控制精度和寿命。
紧邻油泵出口的滤芯（过滤精度通常为 3-5μm）可有效拦截威胁伺服阀的颗粒，确保油液清洁度符合 ISO 16/14 级标准（伺服系统典型要求）。
蓄能器：防止污染引发功能失效
蓄能器气囊或活塞密封件若被污染物划伤，会导致氮气泄漏或液压油进入气囊，丧失缓冲油压脉动、补偿瞬间流量的功能（如系统用油量突增时无法及时供油）。
滤芯拦截的颗粒若进入蓄能器，还可能堵塞其进出口单向阀，导致蓄能器无法正常充放油，影响系统压力稳定性。

• 三、油路布局的合理性：缩短污染控制路径

减少污染物扩散范围
若滤芯远离油泵出口，污染物会先流经高压油母管、单向阀等元件，可能在管道内壁沉积或引发早期磨损。紧邻出口安装可将污染控制在最小范围，降低下游元件受污染的风险。
配合系统压力设计
油泵出口压力为 11.0-15.0MPa（额定 14.5MPa），滤芯在此处可承受高压油流冲击，且高压环境下过滤效率更高（杂质被强制吸附在滤芯纤维上）。若安装在压力较低的回油管路（如回油过滤器），则无法在油液进入精密元件前完成过滤。

• 四、延伸：EH 系统污染控制的多层级设计

除油泵出口滤芯外，EH 系统还通过多重过滤确保油液清洁：
油箱磁性过滤器：吸附回油中的铁磁性颗粒，作为初级过滤。
回油过滤器：安装在执行机构回油管路上（过滤精度 3μm），过滤系统运行中产生的磨损颗粒。
自循环滤油系统：独立回路中设置 1μm 精密过滤器，定期离线循环过滤，维持油质长期清洁。
再生装置：通过硅藻土滤器去除油液酸化产物、水分，防止化学污染加剧机械杂质生成。

• 总结

EH 油泵出口滤芯的紧邻安装，本质是 “预防为主” 的污染控制策略 —— 通过在污染源头（油泵出口）设置高精度过滤屏障，切断污染物向伺服阀、蓄能器等核心元件的传播路径，确保汽轮机调节保安系统的可靠性。这一设计与系统多层级过滤、材料抗腐蚀（不锈钢管路）等措施共同构成了 EH 系统的 “防护网”，避免因杂质引发调门失控、停机等重大故障。
