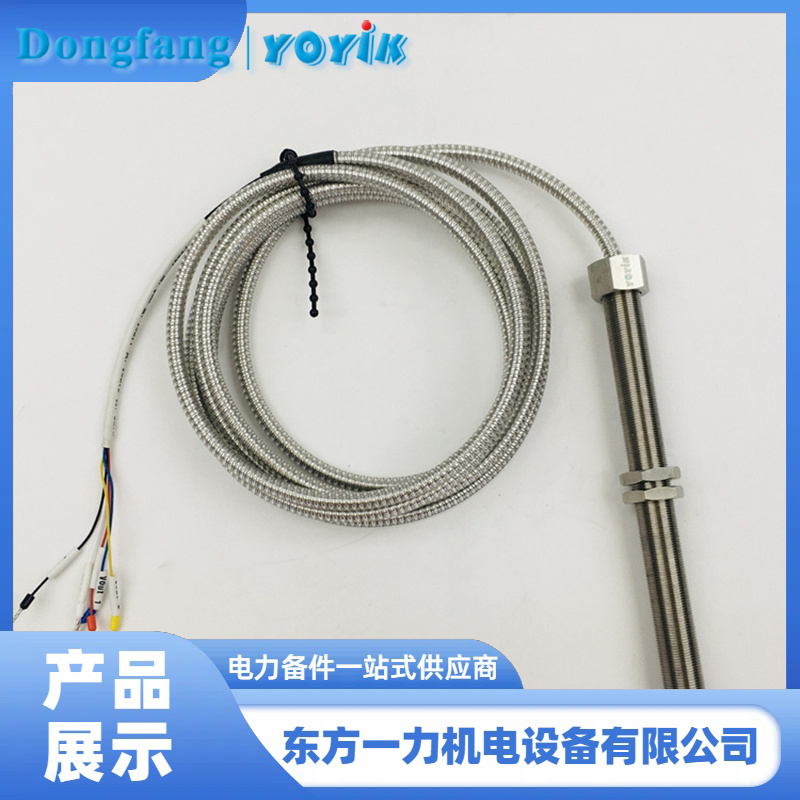

电站汽轮机盘车监测CS-3-M10-L110 转速探头
产品介绍人：黄丽 13547079933 0838-2207616
在汽轮机的TSI系统中，零转速探头CS-3-M10-L110 是用于精确监测汽轮机是否处于完全静止状态的关键设备。由于其作用特殊且重要（如盘车连锁、启停判断等），通常采用“一用一备”的冗余配置方式。然而，在实际运行过程中，必须防止因信号波动或瞬时干扰导致的误切换问题，以确保系统的稳定性和安全性。
1. 基本配置
一般设置两个电涡流式零转速探头：一个主用、一个备用。
主用探头正常工作时输出有效信号；
当主用探头故障或信号异常时，系统自动切换至备用探头继续工作。
2. 切换条件
典型的切换逻辑基于以下几种信号状态：
探头供电电压异常
输出信号超出合理范围（如超出电压量程）
信号丢失或持续无脉冲输出
内部自检报警
零转速探头切换中常见的“误切换”风险
由于汽轮机运行环境复杂，可能存在如下情况引发误切换：
风险类型 原因说明
电磁干扰 强磁场、高频设备影响传感器输出信号稳定性
电源波动 前置器供电不稳定造成信号短暂异常
瞬时振动 启动/停机过程中的机械冲击引起短时信号丢失
安装松动 探头轻微位移导致间隙变化，输出信号波动
卡件误报 TSI卡件采集模块误判信号为故障
为避免上述情况引起的误切换，零转速探头的“一用一备”切换逻辑应具备以下防误机制：
1. 延时确认机制
在检测到主用探头信号异常后，并不立即切换，而是设定一定时间的延时（如5~10秒）进行二次确认。
若延时期间信号恢复正常，则取消切换；否则才执行切换动作。
2. 双信号比对机制
系统同时采集主用与备用探头信号，在切换前进行交叉验证。
如果备用探头也存在类似异常，则判定为主系统问题而非单点故障，避免盲目切换。
3. 信号质量评估机制
不仅判断信号是否存在，还对信号质量进行评估，例如：
幅值是否在正常范围内（如-4V ~ -20V）
脉冲频率是否符合预期（即使在低速下也应有规律）
是否出现长时间无脉冲现象
4. 软硬件联动闭锁
设置软件逻辑闭锁与硬件输入闭锁相结合的方式，防止因某一路信号中断就触发切换。
只有当多个故障条件同时满足时才允许切换。
5. 人工干预接口
提供手动切换功能，以便热工人员在确认真实故障后进行人为切换。
同时记录每次切换的原因和时间，便于事后分析与排查。
6. 报警提示与日志记录
切换发生前先发出报警信号，提醒值班人员注意并介入处理。
所有切换事件均需记录在TSI系统事件记录中，包括：
切换时间
故障探头编号
触发原因
备用探头状态
📌 实际应用建议
定期校验探头与前置器，确保信号输出稳定可靠；
优化安装位置，避开强电磁干扰源；
使用屏蔽性能良好的电缆，并确保屏蔽层良好接地；
在TSI组态中启用智能诊断功能，增强系统容错能力；
结合DCS画面显示探头状态，便于运行人员实时监控。
零转速探头CS-3-M10-L110的“一用一备”切换逻辑是保障机组安全运行的重要手段，但必须通过合理的切换策略与防误机制来避免因信号扰动、瞬时干扰等原因造成的误切换。通过延时确认、信号比对、质量评估、软硬闭锁、人工干预及事件记录等多种技术手段的综合运用，可以有效提升系统的可靠性与智能化水平，确保汽轮机在启停及盘车过程中始终处于受控状态。
