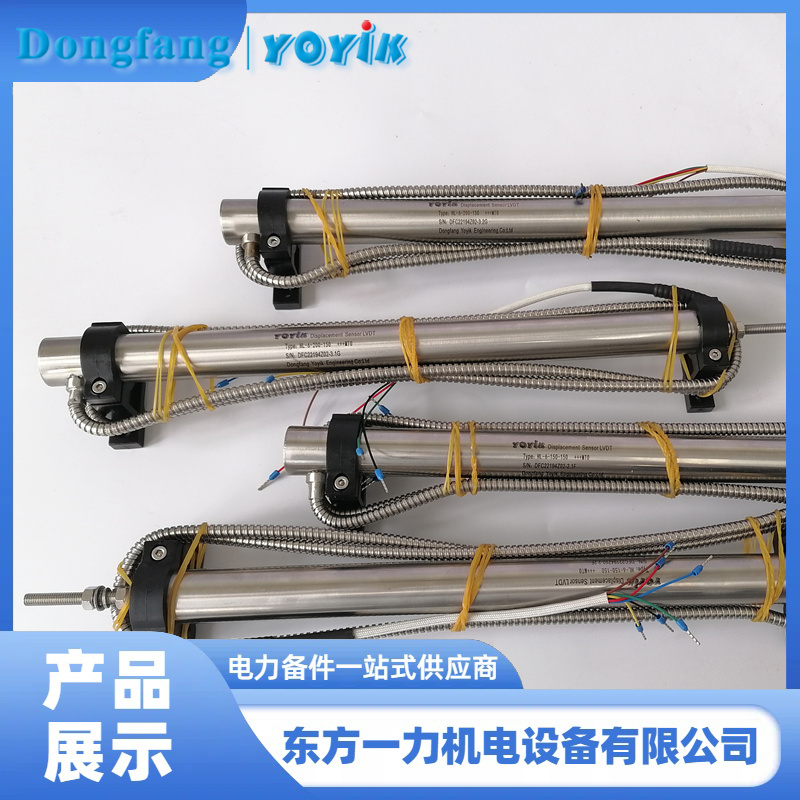

油动机位移传感器HL-6-300-15磁芯工作原理

产品介绍人：黄丽 13547079933 0838-2207616

油动机位移传感器HL-6-300-15中的磁芯（也称为铁芯）是传感器的关键部件，它通过在次级线圈内移动来改变磁场的耦合程度，从而实现位移信号到电压信号的转换。以下是磁芯的工作原理及其移动范围对测量精度的影响：

• 一、磁芯的工作原理

磁场耦合：
初级线圈产生磁场：油动机位移传感器HL-6-300-15的初级线圈通过外部信号源提供交流激励信号，产生交变磁场。
磁芯的作用：磁芯是一个可动的铁芯，固定在被测物体（如油动机活塞）上。当磁芯在次级线圈内移动时，它改变了磁场的耦合程度，从而影响次级线圈中的感应电压。
感应电压变化：
次级线圈感应电压：次级线圈感应的电压与磁芯的位置有关。当磁芯位于次级线圈的中间位置时，两个次级线圈感应的电压大小相等、相位相反，总输出为零。
差动输出：当磁芯从中间位置移动时，一个次级线圈感应的电压增加，另一个次级线圈感应的电压减少，从而产生差动输出信号。输出信号的大小与磁芯的位移成正比。
线性关系：
线性工作范围：在磁芯的线性工作范围内，输出信号与位移呈线性关系。这种线性关系使得LVDT传感器非常适合用于精确测量位移。

• 二、磁芯的移动范围对测量精度的影响

线性工作范围：
定义：线性工作范围是指磁芯在次级线圈内移动时，输出信号与位移呈线性关系的区域。
影响：如果磁芯的移动范围超出了线性工作范围，输出信号将不再与位移呈线性关系，导致测量精度下降。因此，确保磁芯的移动范围在设计的线性工作范围内是保证测量精度的关键。
零点位置：
定义：零点位置是指磁芯位于次级线圈中间时的位置，此时输出信号为零。
影响：零点位置的准确性对测量精度至关重要。如果零点位置偏移，即使磁芯在零点位置，输出信号也可能不为零，导致测量误差。
满量程范围：
定义：满量程范围是指磁芯从一个极端位置移动到另一个极端位置时的总位移范围。
影响：如果磁芯的移动范围接近或超出满量程范围，输出信号的线性度可能会变差，导致测量精度下降。因此，需要确保磁芯的移动范围在设计的满量程范围内。
机械安装精度：
对中性：磁芯与次级线圈的对中性对测量精度有重要影响。如果磁芯与次级线圈不对中，可能导致磁场耦合不均匀，影响输出信号的准确性。
安装精度：安装时需要确保磁芯与次级线圈的对中性良好，避免偏斜或磨损。如果安装精度不高，可能导致磁芯在移动过程中与次级线圈内壁摩擦，影响测量精度。

• 三、确保测量精度的措施

校准零点和满量程：
零点校准：将磁芯调整到中间位置，确保输出信号为零。
满量程校准：将磁芯调整到两个极端位置，确保输出信号达到设计的满量程值。
检查线性度：
多点测量：在磁芯的移动范围内选择多个中间位置，测量输出信号，确保输出信号与位移呈线性关系。
绘制关系曲线：将测量数据绘制在坐标图上，检查输出信号是否与位移呈线性关系。
安装精度：
对中性检查：使用精密工具（如千分尺或激光对中仪）检查磁芯与次级线圈的对中性，确保对中性良好。
紧固连接件：确保所有连接件紧固，避免因振动或膨胀不均导致磁芯位置偏移。
环境影响：
温度补偿：如果环境温度变化较大，需要考虑温度补偿措施，以减少温度变化对测量精度的影响。
防振措施：在振动较大的环境中，需要采取防振措施，确保磁芯的稳定性和测量精度。

• 四、总结

油动机位移传感器HL-6-300-15中的磁芯通过在次级线圈内移动来改变磁场的耦合程度，从而实现位移信号到电压信号的转换。磁芯的移动范围对测量精度有重要影响，确保磁芯的移动范围在设计的线性工作范围内是保证测量精度的关键。通过校准零点和满量程、检查线性度、确保安装精度和采取环境防护措施，可以有效提高LVDT传感器的测量精度和可靠性。
