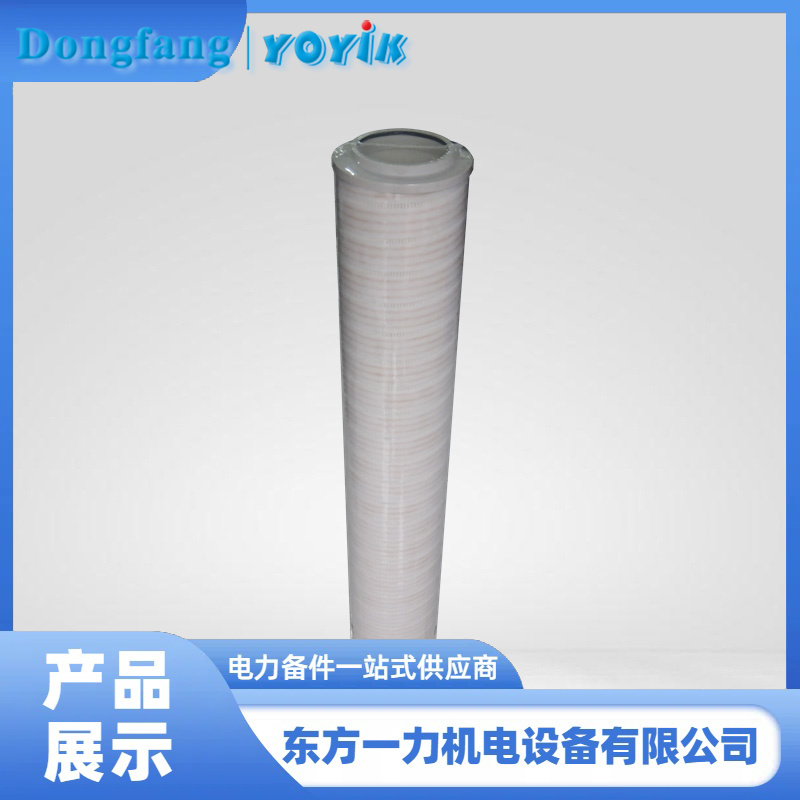

EH油泵出口滤芯HCY0108FKP13Z的安装位置与油流路径
产品介绍人：黄丽 13547079933 0838-2207616
EH油泵出口滤芯HCY0108FKP13Z安装在EH油控制块上，位于油泵出口位置。它在油箱到执行机构的路径中，起到过滤油泵出口EH油的作用，确保进入系统后续部件的油液清洁，从而保护关键设备，维持系统的稳定运行。
EH油泵出口滤芯 HCY0108FKP13Z在EH油系统中的具体物理位置和油流路径：
整个EH油系统的油源来自EH油箱。油箱是储存EH油的容器，位于系统的最“上游”。
EH油从油箱被吸入EH油泵。油泵是系统的动力源，负责将油加压至系统所需的工作压力（14.5±0.5MPa）。
油泵加压后的高压油首先被输送到EH油控制块。EH油控制块:安装于油箱顶部其包括：油泵出口滤网、油泵出口逆止阀、油泵出口门、溢流阀。
因此，HCY0108FKP13Z滤芯就安装在“EH油控制块”这个集成组件内部。它位于油泵出口之后、进入主供油管路之前。
后续路径：主供油管路与执行机构
经过滤芯过滤后的清洁高压油，从EH油控制块流出，进入高压供油母管（HP）。
高压供油母管将油输送至各个执行机构，即汽轮机的主汽门和调速汽门（调门）的油动机。
同时，高压油也向高压蓄能器充油，以吸收脉动、维持油压平稳。
总结路径：
EH油箱 → EH油泵 → EH油控制块（此处安装有HCY0108FKP13Z滤芯）→ 高压供油母管（HP）→ [主汽门/调速汽门油动机 或 高压蓄能器]
简而言之，HCY0108FKP13Z滤芯的物理位置是在EH油泵的出口之后，集成在安装于油箱顶部的“EH油控制块”内，是高压油进入主供油系统前的最后一道关键过滤屏障。
