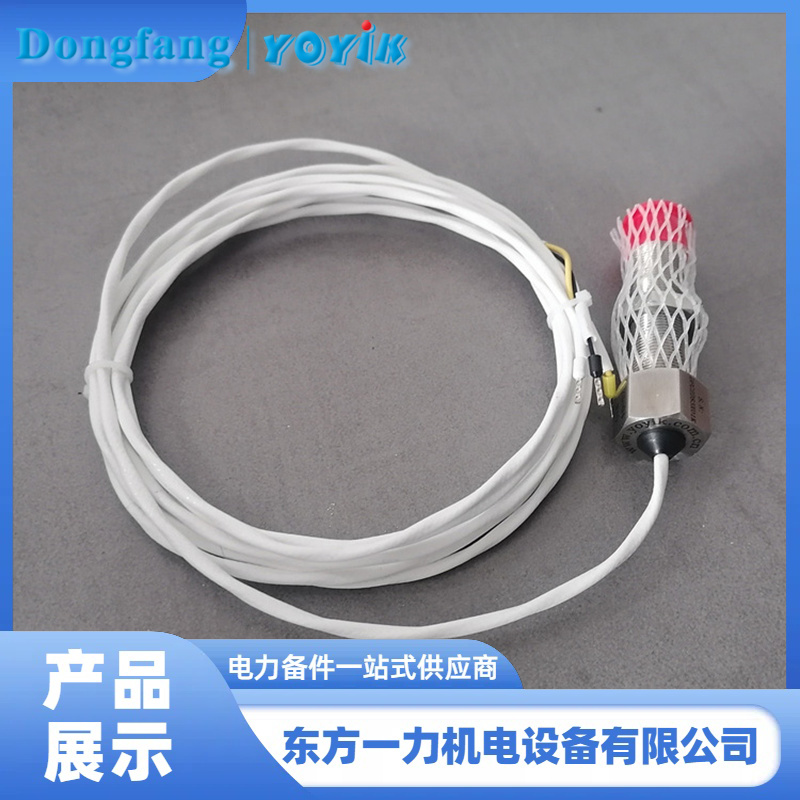

测速传感器 ZS-04-150-8000保障全转速范围测量精度
产品介绍人：黄丽 13547079933 0838-2207616
在汽轮机转速测量过程中，根据所使用的电磁感应原理传感器的特性，在不同的转速工况下（低转速和高转速），对测速传感器信号处理的要求有所不同。以下是针对ZS-04-150-8000型测速传感器为何在低转速工况下需要进行高倍放大而在高转速工况下需做限幅处理的具体原因：
感应信号弱：在低转速状态下，由于转子旋转速度较慢，切割磁力线的速度也较低，导致感应生成的电压信号ΔU较小。这是因为感应信号ΔU与切割磁通量的速率成正比，即ΔU∝φ。当转速降低时，切割磁力线的速度减慢，从而产生的感应电压也会相应减少。
提高灵敏度：为了确保控制系统能够准确地捕捉到这些微弱的信号，必须使用具有较高放大倍数的前置放大器来增强信号强度。这样做可以保证即使是在极低的转速下，也能获得足够强的电信号以便后续处理和分析。
满足控制精度要求：特别是在启动升速阶段，对于转速的精确控制至关重要，因为任何小的误差都可能导致系统响应不准确或者延迟。通过增加放大倍数，可以使控制系统更加敏感地响应实际转速的变化，进而实现更精准的调节。
防止饱和失真：随着转速增加，切割磁力线的速度加快，感应生成的电压信号ΔU也随之增大。如果不对这种增大的信号加以限制，在高转速条件下可能会超出放大器的最大输入范围，导致放大器进入非线性区甚至发生饱和现象，造成信号失真，影响测量准确性。
保护电路安全：过高的电压不仅会影响信号质量，还可能损坏后续的电子设备或电路组件。因此，通过设置适当的限幅电路，可以在不影响正常工作的同时，保护整个测量系统的稳定性和可靠性。
维持线性关系：为了保持输出信号与实际转速之间的线性对应关系，避免因信号过强而导致的比例失调问题，需要对过高的信号实施限幅处理。这样可以确保无论转速如何变化，输出信号始终处于一个合理的范围内，便于控制系统做出正确的判断和调整。
综上所述，在低转速情况下，为了获取足够的信号强度以支持精确控制，需要对测速传感器ZS-04-150-8000信号进行高倍放大；而在高转速情况下，则需要采取限幅措施以防止单个脉冲信号过于强烈而引起系统不稳定或其他不良后果。这种差异化的处理方式旨在适应不同工况下汽轮机转速测量的实际需求，并确保整个DEH系统能够可靠运行。
