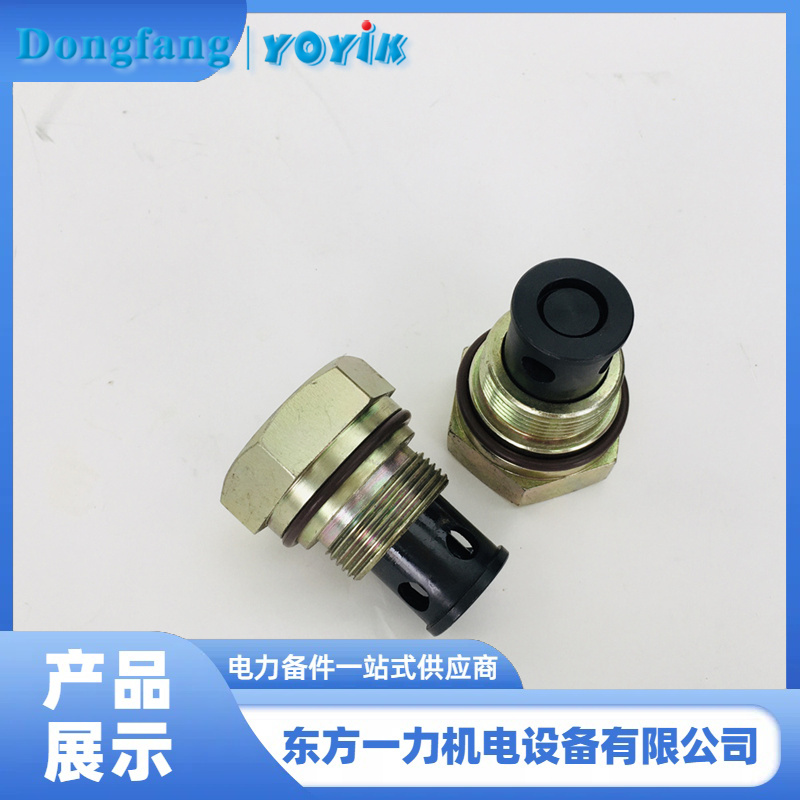

压力调节阀 ZNKF04020901保设定精度

产品介绍人：黄丽 13547079933 0838-2207616

为了验证新装压力调节阀ZNKF04020901的设定精度，可以通过现场阶跃压力测试进行校准和验证。以下是具体的步骤和方法：

• 1. 准备工作

设备检查：
确保压力调节阀ZNKF04020901安装正确，连接牢固，无泄漏。
检查相关管道和系统，确保无堵塞或损坏。
工具准备：
准备一台高精度的压力校准仪（如CPH7000便携式过程校准仪）。
准备一台便携式压力泵（如CPP30气动式压泵）。
准备一台精密型数字压力表（如CPG1500）。

• 2. 现场试验步骤

初始校准：
将压力校准仪连接到压力调节阀的进口和出口，确保连接紧密。
使用便携式压力泵缓慢增加压力，观察压力调节阀的响应情况。
调整压力调节阀的设定值，使其达到设计要求的压力范围。
阶跃压力测试：
设定初始压力：将压力调节阀的设定值调整到系统的正常工作压力（如0.5MPa）。
阶跃压力输入：使用便携式压力泵快速将压力从初始值（如0.5MPa）阶跃到一个较高的值（如0.7MPa），然后观察压力调节阀的响应情况。
记录数据：记录压力调节阀在阶跃压力输入后的压力变化曲线，观察其是否能够迅速、准确地将压力调节到设定值。
重复测试：进行多次阶跃压力测试，确保每次测试结果的一致性，验证压力调节阀的重复性和稳定性。
精度验证：
稳态误差：检查压力调节阀在稳态条件下的压力控制精度，确保其稳态误差在允许范围内（如±0.02MPa）。
动态响应：评估压力调节阀在阶跃压力输入后的动态响应速度，确保其能够快速响应并稳定压力。

• 3. 数据分析与调整

分析测试数据：
比较实际压力变化曲线与理论设定值，分析是否存在偏差。
检查压力调节阀在阶跃压力输入后的超调量和恢复时间，评估其动态性能。
调整与优化：
如果测试结果显示压力调节阀的响应速度或精度不符合要求，调整其内部参数（如弹簧刚度、阀芯开度等）。
重复阶跃压力测试，验证调整后的效果，直至满足设定精度要求。

• 4. 注意事项

安全措施：
在进行阶跃压力测试时，确保系统压力不超过压力调节阀的最大允许工作压力。
现场操作人员应佩戴必要的安全装备，防止高压液体喷溅造成伤害。
环境条件：
确保测试环境温度、湿度等条件符合压力调节阀的使用要求。

通过上述步骤，可以有效验证新装压力调节阀ZNKF04020901的设定精度，确保其在实际运行中能够稳定、准确地控制压力。
