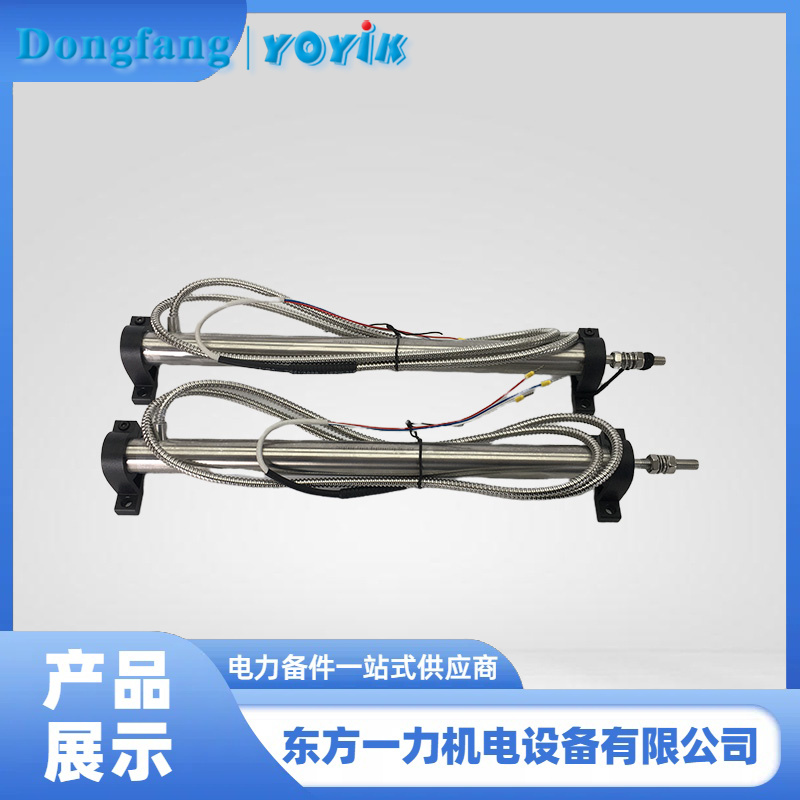

LVDT 位移传感器 A156.33.42.04在超临界汽轮机中的零位校准
产品介绍人：黄丽 13547079933 0838-2207616
LVDT 位移传感器 A156.33.42.04 在零位机械调整后仍存在电气零漂超差，说明机械定位与电气信号未匹配，需从传感器自身性能、信号传输、配套部件及环境干扰等方面进一步排查，具体环节如下：
LVDT 的电气零位由线圈电磁特性决定，若线圈存在局部短路、开路或参数漂移，会导致机械零位（铁芯中点）与电气零位（输出信号为零）偏离。需使用万用表或专用仪器测量：
初级线圈与次级线圈的电阻值，对比标准值，判断是否存在线圈老化、匝间短路（电阻偏小）或断路（电阻无穷大）；
次级线圈间的对称性，正常情况下两次级线圈电阻应基本一致，若偏差超过 5%，可能因绕制工艺缺陷或局部损坏导致零漂。
线路连接异常会导致信号失真，引发电气零漂。需重点检查：
接线端子是否紧固：查看传感器与反馈板之间的接线端子是否存在松动、氧化或虚接，特别是次级线圈输出线与屏蔽层的连接是否可靠（参考资料中 “线路接线端子松动会导致信号异常”）；
线路绝缘与接地：用摇表测量线路绝缘电阻（应≥50MΩ），确认是否存在线路破损接地；同时检查屏蔽层接地方式，若未单端接地或接地不良，可能引入电磁干扰（如 50Hz 工频），导致零位信号叠加杂波；
线路长度与布线：若线路过长或与动力电缆并行敷设，可能因信号衰减或电磁耦合导致零漂，需核实布线是否符合 DEH 系统对线路传输长度和抗干扰的要求。
反馈板（或介调器）负责信号整流与放大，其故障会直接影响电气零位稳定性。需：
测量反馈板输出信号：在机械零位状态下，用万用表检测反馈板的直流输出电压，若偏离零位（如超过 ±5mV），可能是反馈板上的运算放大器、调零电位器老化或损坏；
检查介调器滤波电路：介调器中滤波电容失效或整流二极管性能下降，会导致交流信号整流不彻底，使直流输出含纹波，引发零漂，需用示波器观察输出信号是否存在高频杂波。
机械调整零位后，若铁芯存在卡涩、偏斜或磨损，会导致电磁感应特性异常，引发电气零漂。需：
检查铁芯运动顺畅性：手动推动铁芯，感受是否有油污、杂质卡阻或与线圈架摩擦，确保铁芯沿轴向无偏斜（资料提到 “LVDT 芯杆偏斜会造成磨损”）；
清洁铁芯与线圈：若铁芯表面附着铁磁性杂质（如氧化皮）或油污，会改变局部磁路，导致零位偏移，需用无水酒精清洁铁芯及线圈内壁。
恶劣环境可能导致传感器参数漂移，需排查：
高温影响：检查调门小座是否存在蒸汽泄漏，导致传感器长期受烘烤，高温可能使线圈绝缘老化，改变电阻值，需测量传感器工作温度是否超过额定范围（通常≤120℃）；
振动干扰：若传感器安装支架松动或与油动机共振，会导致铁芯与线圈相对位置高频变动，引发零漂，需紧固支架并增加减震措施。
若机组采用双 LVDT 冗余设计，需检查另一路传感器是否对 A156.33.42.04 造成干扰：
断开另一路传感器线路，单独测量当前传感器的电气零位，若零漂消失，说明存在信号串扰，需增加两路线路的间距或屏蔽隔离。通过以上环节的逐一排查，可定位电气零漂超差的根源，针对性修复线圈故障、线路问题或配套部件缺陷，确保机械零位与电气零位一致。
