LVDT传感器 TD-1 300S铁磁性杂质如何干扰信号幅值
产品介绍人：黄丽 13547079933 0838-2207616

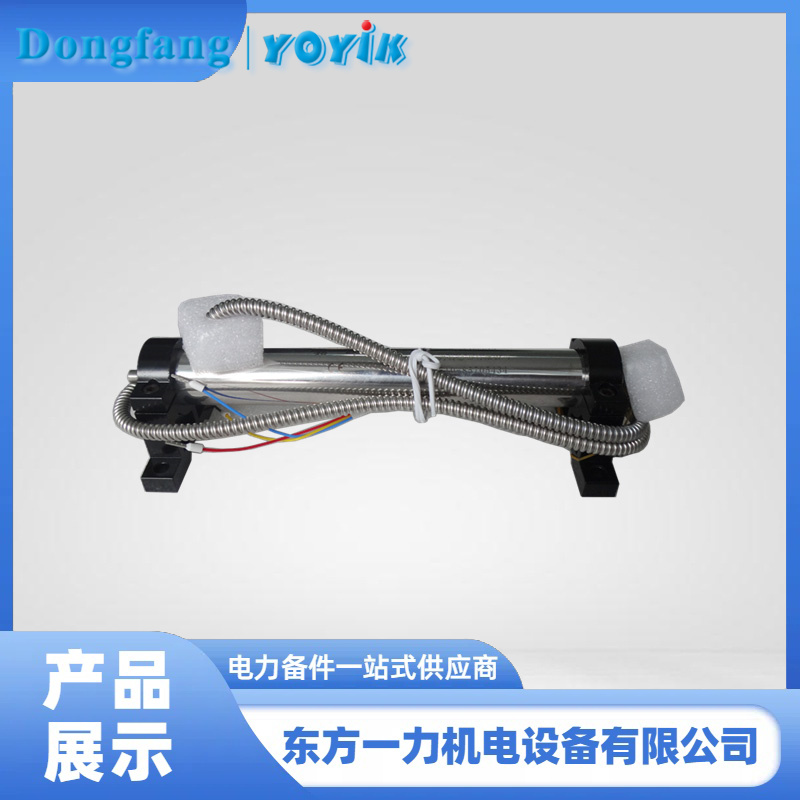

LVDT（线性位移差动变压器）传感器 TD-1 300S 是一种广泛应用于汽轮机控制系统中的高精度位置反馈元件，其工作原理基于电磁感应。当铁芯表面附着铁磁性杂质（如氧化皮、金属粉末等）时，会对信号幅值产生以下非线性影响：
磁场分布不均：铁磁性杂质（如氧化皮）被磁化后，会形成局部磁极，改变铁芯原有的磁路路径。这会导致次级线圈中的磁通量变化不均匀，使输出电压幅值出现非线性波动。
零点偏移：杂质附着可能破坏铁芯在中间位置的磁平衡状态，导致次级线圈的电压差偏离零点，即使铁芯未移动，输出信号也会产生异常偏移。
摩擦力增大：杂质附着会增加铁芯与线圈内壁的摩擦力，导致铁芯移动时受到额外阻力。这种阻力会延迟铁芯的响应速度，使实际位移与电信号之间产生滞后，表现为信号幅值的非线性延迟。
连接松动：长期摩擦可能导致铁芯与油动机连杆的连接件（如螺纹）松动，进一步加剧位移传递误差，间接导致信号幅值波动。
热应力变形：铁磁性杂质在高温环境下可能氧化或膨胀，导致铁芯表面局部应力集中。这种变形会改变铁芯与线圈的间隙，影响磁耦合效率，使输出信号幅值随温度变化呈现非线性特性。
振动加剧：杂质脱落或移动可能引发铁芯微振动，在高频振动下，信号幅值会出现周期性波动，类似“噪声”干扰。
反馈信号波动：在DEH系统中，LVDT信号幅值异常会导致油动机摆动（如案例中“高调门晃动”现象），表现为调门开度周期性变化，负荷波动。
零点漂移：长期附着杂质后，LVDT的零点可能发生永久性偏移，需重新机械调整零位（如材料中“零位是机械地调整在油动机行程的中点”）。
定期清洁与检查：在机组检修期间，对LVDT铁芯进行目视检查和清洁，去除氧化皮等杂质。
改进防护措施：在LVDT安装位置增加防护罩或过滤装置，减少蒸汽流道中的杂质进入。
信号滤波与校准：在DEH系统中增加数字滤波算法，抑制非线性噪声，并定期校准LVDT的线性度。
通过以上分析可知，铁磁性杂质对LVDT信号幅值的非线性影响主要通过磁路干扰、机械阻力增加及温度应力耦合实现，需从环境防护、定期维护及信号处理层面综合解决。
