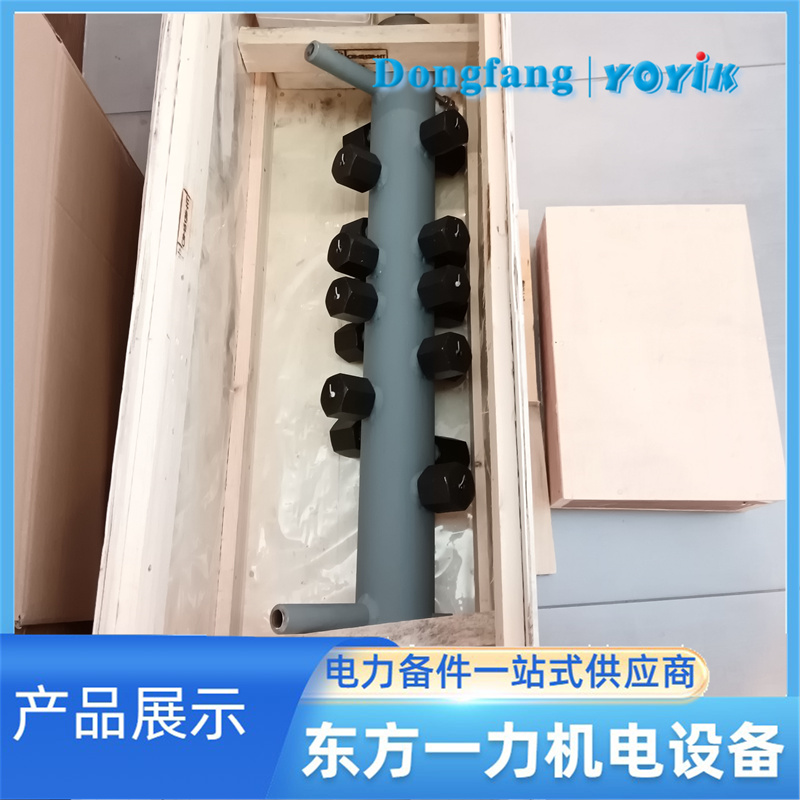

电接点水位计测量筒 DQS6-25-19Y安装垂直度校验指南
产品介绍人：黄丽 13547079933 0838-2207616
电接点水位计测量筒 DQS6-25-19Y 是用于锅炉汽包水位监测的重要仪表部件，其安装质量直接影响到水位测量的准确性与系统的安全性。其中，安装垂直度是关键的技术要求之一。
-
一、DQS6-25-19Y 测量筒安装时对垂直度的要求：
根据相关行业标准（如《火力发电厂热工自动化系统检修规程》DL/T 774）及设备技术规范，电接点水位计测量筒在安装时必须保持垂直状态，其安装垂直度偏差一般应控制在以下范围内：
垂直度偏差不应超过 1/1000（即每米高度偏差不超过1毫米），最大允许偏差不宜超过3mm。
这意味着，如果测量筒总高为1米，则其顶部偏离铅垂线的距离不得超过1毫米；若为更高结构，也应尽量控制在3毫米以内。
电接点水位计测量筒内部设有多个按高度排列的电极点，这些电极点对应不同的水位刻度。为了确保测量筒内水位与锅炉汽包实际水位一致，并准确反映各电极点所代表的水位位置，测量筒必须保持严格的垂直安装。
水位指示误差增大
测量筒倾斜后，电极点的实际浸入水中的高度发生变化，导致显示水位与真实水位不一致。
可能出现误报警或误动作，影响锅炉的安全运行。
水位信号不稳定
水位波动加剧时，倾斜的测量筒会使得电极频繁处于“水中—蒸汽”交界区，造成信号跳变，影响控制系统稳定性。
影响高低水位保护功能
锅炉的高水位和低水位保护依赖于准确的水位信号，若测量筒倾斜，可能导致保护失效，存在重大安全隐患。
增加维护频率
因测量不准而需频繁校正或调整，增加维护工作量和故障率。
安装前使用水平仪或激光定位工具进行校准；
确保支架牢固，防止运行中发生偏移；
安装完成后再次复核垂直度；
-
如发现测量筒长期运行后出现倾斜，应及时停用并重新校正。
总结：
电接点水位计测量筒 DQS6-25-19Y 在与锅炉汽包连接安装时，必须保证其垂直度偏差控制在 1/1000以内，以确保水位测量的准确性、稳定性和安全性。垂直度偏差过大将直接导致水位误判，可能引发锅炉保护误动或拒动，威胁机组安全运行。
