多缸汽轮机中位移传感器CZTD-3A-200的信号失真排查

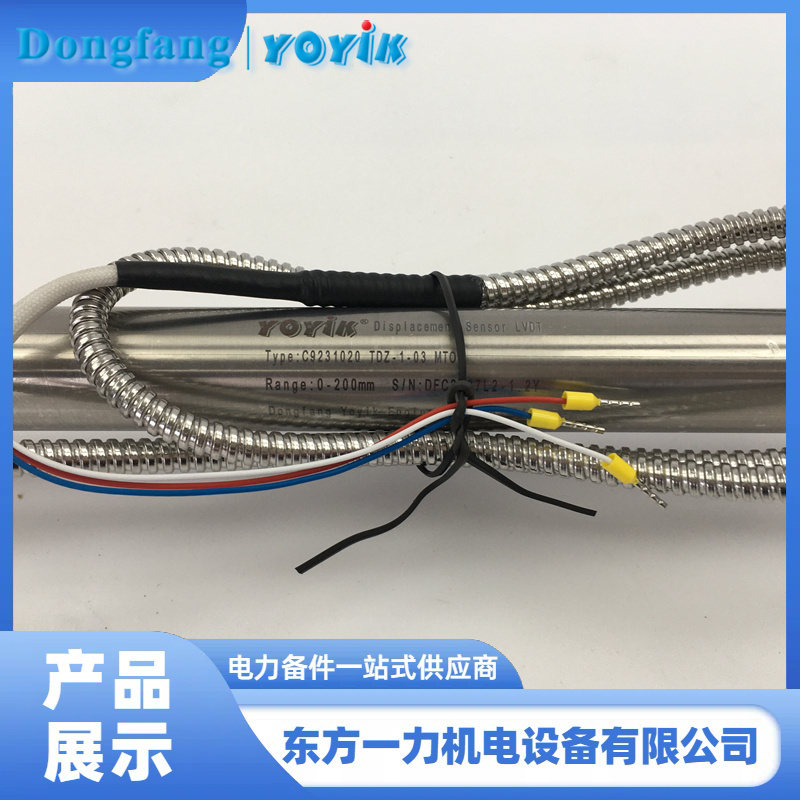

位移传感器 CZTD-3A-200 在整个 DEH 闭环控制链路中的角色可以概括为 “把阀门的机械位移实时翻译成 DEH 能够识别的电信号”。其参与过程如下：

1. 信号产生
安装位置：探头本体固定在调速汽门滑架，铁芯连杆与油动机活塞刚性连接，活塞每移动 0.01 mm，铁芯同步移动 0.01 mm。
信号形式：初级线圈由 3 kHz/7 Vrms 交流激励，次级产生与位移成比例的 差动交流电压（典型 ±10 V 对应 0–200 mm 行程）。
2. 信号传输与处理
双路冗余：两只 CZTD-3A-200 同时工作 → 信号送入 LVDT 反馈板 → 高选逻辑（防止单只故障）。
解调整流：反馈板将交流差动电压整定为 0–10 V DC（或 4–20 mA），一路送 DCM板（LPF240A） 作监视，另一路送 功放板（ASA506A） 作闭环比较。
3. 闭环比较
指令路径：DEH运算单元 → DCM板 → 功放板 → 伺服阀 → 油动机 → 阀门位移。
反馈路径：阀门位移 → CZTD-3A-200 → 反馈板 → 与指令实时相减 → 偏差经功放放大 → 驱动伺服阀 补油或泄油 → 直至 指令 = 反馈，偏差归零，阀门稳停。
4. 失真的直接后果
若 CZTD-3A-200 信号漂移、噪声或延迟，DEH 会误判阀门位置，持续输出修正电流，形成 2–4 Hz 的往复摆动；
冗余高选逻辑若被“脏信号”干扰，会在两只传感器间来回切换，进一步放大摆动幅度。
一句话总结

CZTD-3A-200 是 DEH 闭环的“眼睛”：它把毫米级机械位移转化为毫伏级电信号，任何失真都会被高增益伺服回路放大为阀门摆动，因此其精度、稳定性直接决定机组能否“稳速稳负荷”。
