位移传感器 5000TDGN-15-01 反馈值不一致手动调整步骤
产品介绍人：黄丽 13547079933 0838-2207616
在电站汽轮机高调门控制中，LVDT位移传感器5000TDGN-15-01常采用双冗余配置，实操中易出现两路反馈值不一致的情况，若不及时调整，会导致调门控制偏差、信号误判
-
一、位移传感器5000TDGN-15-01反馈值不一致的前期准备
手动调整前需做好3项准备工作，避免调整过程中引发阀门误动、信号紊乱，保障操作安全：
1. 工况稳定：将机组负荷调整至50%-75%安全区间，切至单阀控制，锁定调门开度，确保蒸汽参数、转速稳定，避免调整时负荷波动。
2. 工具与人员：备好万用表、螺丝刀、扳手等工具，安排2名运维人员配合，1人监控DEH系统反馈信号，1人现场手动调整。
3. 信号确认：在DEH系统查看两路位移传感器5000TDGN-15-01的实时反馈值，记录差值，确认无接线松动、反馈杆断裂等硬件故障，仅针对信号偏差调整。
-
二、位移传感器5000TDGN-15-01反馈值不一致 手动调整具体步骤
调整遵循“先零位、后量程、再联动”的原则，步骤清晰、实操性强，运维人员可直接对照操作：
1. 零位调整：将调门切至全关位置，用万用表测量两路5000TDGN-15-01的输出信号（标准4mA），缓慢旋转故障侧传感器调节螺丝，调整铁芯杆位置，直至两路信号偏差≤±0.1mA，锁定零位。
2. 量程调整：将调门切至全开位置，测量两路传感器输出信号（标准20mA），继续微调故障侧调节螺丝，确保两路信号差值≤±0.2%，且信号随调门开度均匀变化，无跳变。
3. 联动复核：手动操作调门，从全关到全开全程复核，观察两路位移传感器5000TDGN-15-01反馈值，确保每一档开度下差值均符合要求，铁芯杆动作与调门同步、无卡涩。
4. 恢复工况：调整完成后，将调门切回自动控制模式，解除负荷锁定，监控机组运行30分钟，确认反馈信号稳定、调门控制正常，完成调整。

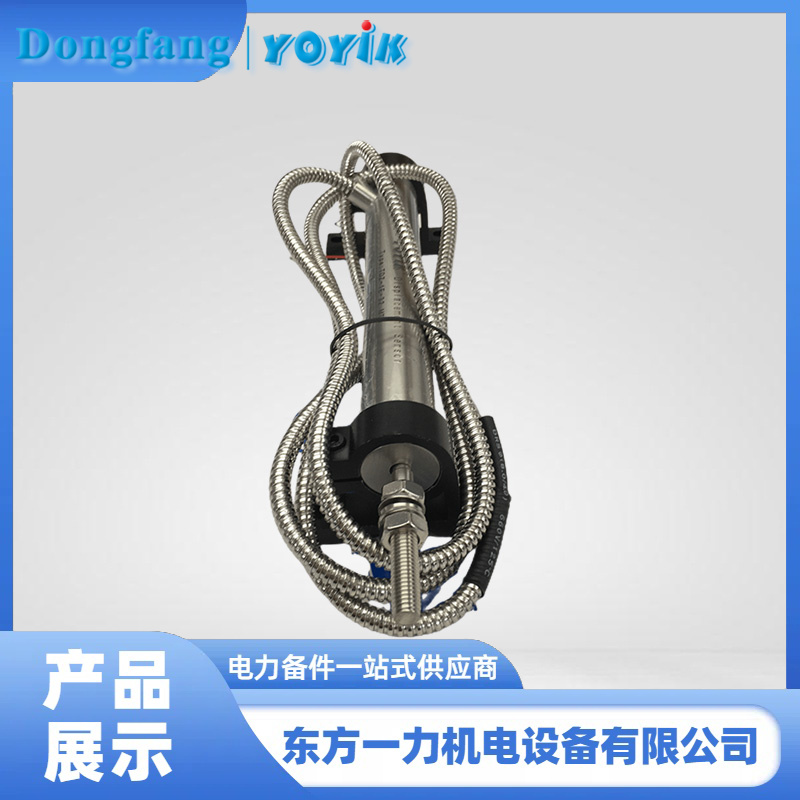

想要减少反馈值不一致的故障，优质传感器是关键。东方一力供应的位移传感器5000TDGN-15-01，适配电站汽轮机高调门工况，信号精度高、稳定性强，安装校准便捷，能有效降低反馈偏差，助力运维人员快速完成调整作业，保障机组安全稳定运行。
