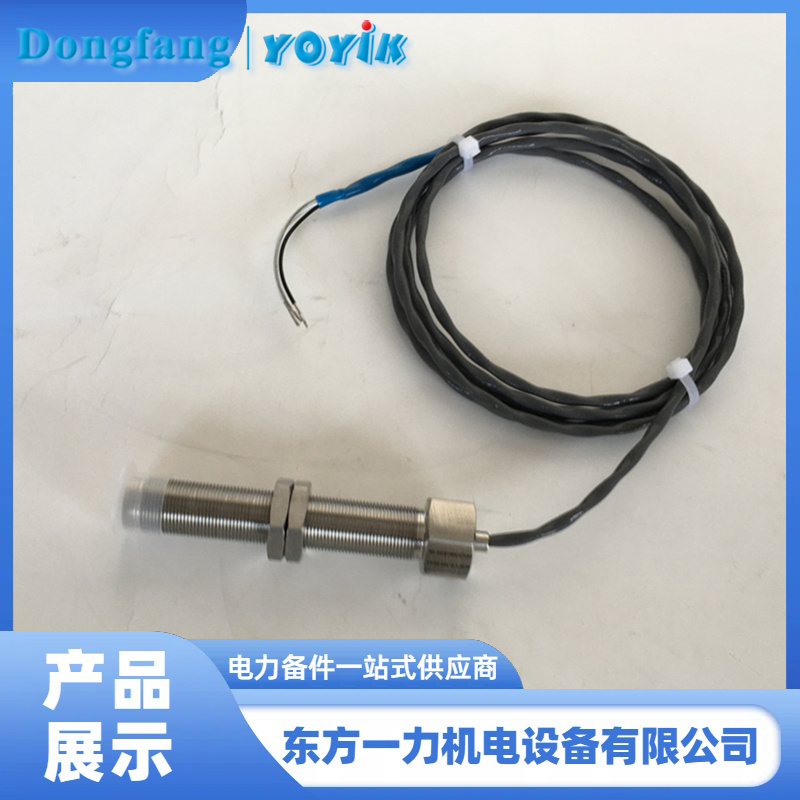

CS-1G 高强度转速传感器 电磁感应测速原理
产品经理：黄丽 0838-2207616 13547079933
在电站旋转设备运维中，CS-1G 高强度转速传感器是测速的核心器件，不少工程师会疑惑其如何通过电磁感应原理输出与转速匹配的频率信号，今天就为大家拆解这一核心工作逻辑，同时分享这款器件的实用优势。
CS-1G 高强度转速传感器的核心工作基础是电磁感应定律，传感器内部内置感应线圈与永磁体，会形成稳定的闭合磁场。当设备的测速齿轮随转轴旋转时，导磁的齿轮齿顶与齿谷会交替经过传感器感应端面，与传感器之间的气隙随之发生周期性变化，这一变化会让闭合磁场的磁通量产生连续的增减。
根据电磁感应原理，磁通量的周期性变化会在传感器的感应线圈中感应出交变的感应电动势，形成脉冲电信号。齿轮旋转的转速越快，齿顶与齿谷交替的频率就越高，感应出的电信号频率也会同步升高，最终传感器输出的频率信号与旋转机械的转速呈严格的正比关系，运维人员通过采集该频率信号，即可精准换算出设备实际转速。
东方一力供应的 CS-1G 高强度转速传感器对上述电磁感应测速原理做了专业的结构适配与性能优化，其外壳采用封闭不锈钢螺纹结构，内部浇封密闭，能有效保护内部感应线圈与永磁体不受外界冲击、振动影响，耐受 10g 振动且可达 2kHz，完美适配电站汽机等设备的工况。
该传感器搭配专用金属屏蔽软导线，抗干扰性强，在烟雾、油汽、水汽等恶劣环境中，对 30 个测速齿以上的转速锁定依然精准，且适配模数 2~4 的高导磁率渐开线齿轮，测速范围 100~10000 转 / 分，输出信号稳定。同时其工作温度覆盖 - 20℃~120℃，透平油喷溅的现场也能长期稳定工作，大幅延长使用寿命，是电站旋转设备转速监测的优质选择。
