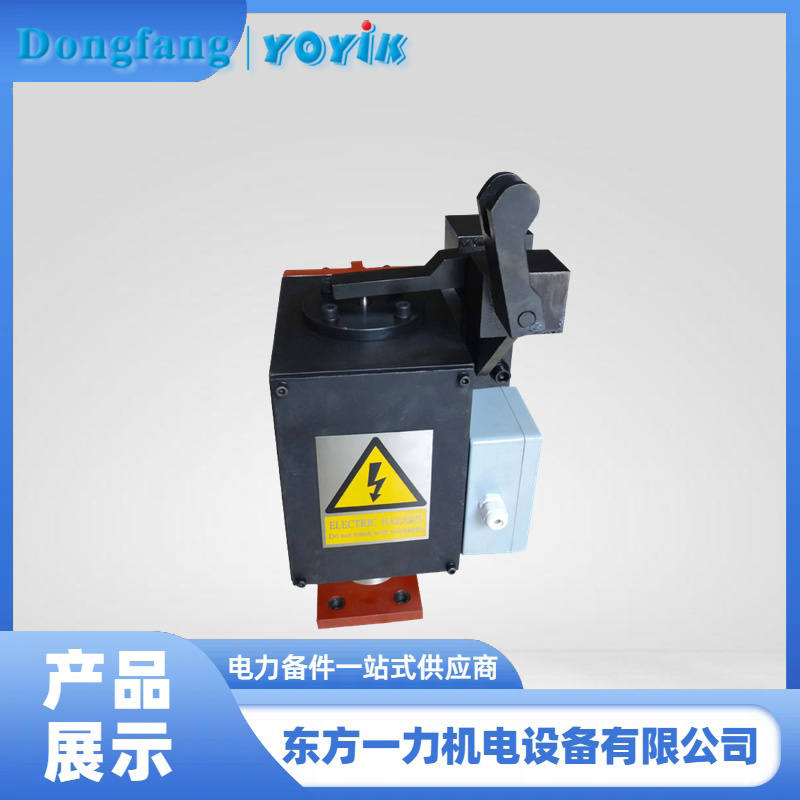

控制系统停机电磁铁（3YV）| 汽轮机DEH系统紧急停机执行元件

应用场景

本产品专为汽轮机数字电液控制系统（DEH）设计，作为紧急停机回路的关键执行元件，用于在机组故障或异常工况下快速切断汽轮机进汽，实现安全停机保护。广泛应用于：
火力发电机组汽轮机保护系统
工业汽轮机紧急停机控制回路
汽轮机阀门传动试验中的掉闸执行环节
产品介绍
控制系统停机电磁铁（3YV）是汽轮机保护系统的核心部件之一，采用直流110V供电。该电磁铁通过电磁力驱动阀芯动作，控制液压回路通断，进而实现汽轮机主汽门或调节汽门的快速关闭。
产品采用高磁导率铁芯材料与耐高温漆包线绕制，外层配置温度指示青稞纸绝缘层，便于现场运维人员直观判断线圈工作温度状态。结构设计兼顾动作可靠性与电磁兼容性，适用于电厂DCS/DEH控制系统的联锁保护回路。
产品优势
1. 温度可视化管理
线圈外层配置专用青稞纸绝缘指示层，当温度超过120℃时发生明显变色，为现场运维提供直观的过热预警标识，便于及时发现异常工况。
2. 短时工作制设计
针对停机保护工况特点，采用短时通电工作制设计，优化导线电流密度与铁芯磁路参数，确保紧急动作时的电磁力输出与响应速度。
3. 绝缘可靠性保障
线圈采用多层绝缘结构，配合耐高温浸漆工艺，在额定工况下可长期保持稳定的绝缘性能，有效防止因绝缘老化导致的匝间短路风险。
4. 机械结构优化
阀芯与线圈组件配合精度经过严格控制，避免机械运动过程中对线圈造成挤压损伤，降低因机械应力导致的电气故障概率。
适用范围
适用机组：50MW~1000MW等级汽轮发电机组
控制系统：各类DEH数字电液控制系统、ETS危急遮断系统
配套阀门：主汽门、调节汽门、抽汽逆止门等液压控制回路
工况条件：短时通电（建议单次通电时间＜1分钟），环境温度-20℃~+60℃
运维提示：建议定期检查线圈外观颜色状态，若发现青稞纸绝缘层出现变色、碳化现象，应及时测量线圈阻值并评估绝缘状况，避免因长期高温运行导致的绝缘失效风险。电磁铁应按设计工况短时使用，禁止长时间连续通电。
