遮断电磁阀DG4V32AVMSA760如何精准控制高压保安油

在汽轮机保护系统中，高压遮断组件的遮断电磁阀DG4V32AVMSA760是确保机组安全运行的关键执行元件。以东方机组为例，深入理解遮断电磁阀如何控制高压保安油，对提升运维水平至关重要。

遮断电磁阀DG4V32AVMSA760在挂闸时的油路逻辑
机组挂闸是保护系统复位的关键一步。当DEH发出挂闸指令，复位电磁阀短暂带电，将润滑油引入危急遮断装置活塞腔，推动活塞复位撑钩。此时，通过连杆机构带动高压遮断组件中的紧急遮断阀（通常由高性能遮断电磁阀如遮断电磁阀DG4V32AVMSA760担任核心控制角色）动作。
在这个阶段，该阀门处于“通油”位：高压抗燃油从油口3进入，经由油口2流向隔离阀，同时封住排油口1。一旦高压保安油压建立，三取二压力开关确认信号后，复位电磁阀失电，但紧急遮断阀依靠机械连杆的凸肩结构保持在挂闸位置，确保持续供油。这一过程要求电磁阀响应极快且密封严密，任何内漏都可能导致挂闸失败。
遮断电磁阀DG4V32AVMSA760在打闸时的泄油机制
当机组遇到超速、手动停机或ETS电气保护动作时，打闸程序启动。若是电气遮断，机械停机电磁铁（3YV）带电或主遮断电磁阀失电，拉动危急遮断装置连杆，使撑钩脱扣。
此时，连杆机构释放紧急遮断阀，阀芯在弹簧力或液压作用下迅速切换至“泄油”位。高压保安油路被切断，油口2与排油口1连通，高压抗燃油瞬间泄入无压回油管。主调门在失去油压后快速关闭，实现机组安全停机。这一毫秒级的动作，极度依赖阀芯的灵敏度与可靠性。若阀门卡涩，将导致停机失败，后果不堪设想。

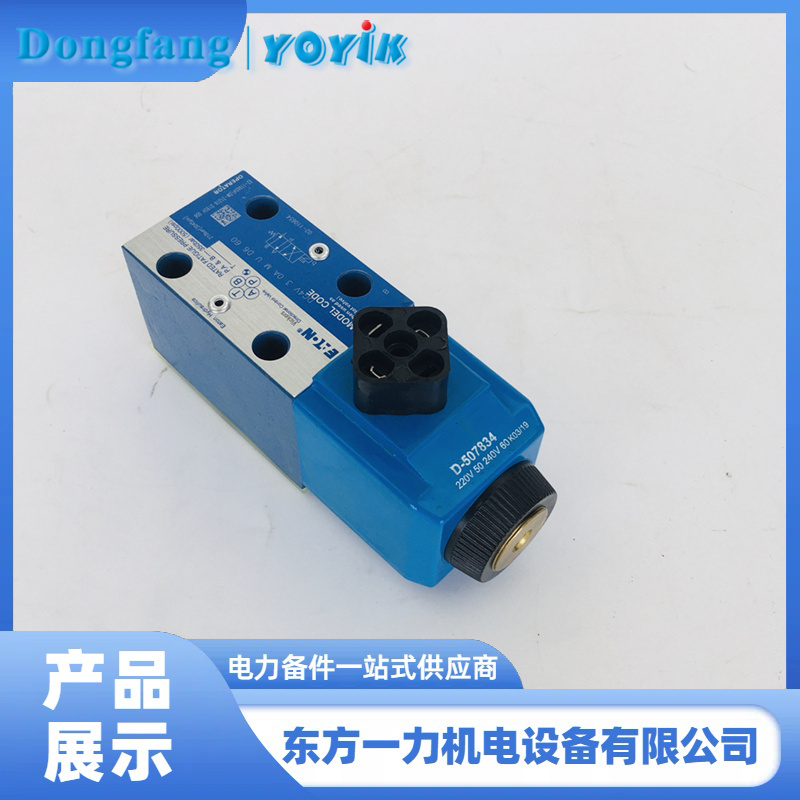

在实际维护中，我们推荐使用东方一力供应的遮断电磁阀DG4V32AVMSA760。该型号专为汽轮机危急遮断工况设计，具有优异的动态响应特性和零泄漏密封性能，能完美适配各类机组的高压遮断组件，为机组的安全稳定运行提供坚实保障。选择可靠的元件，就是选择机组的平安。
