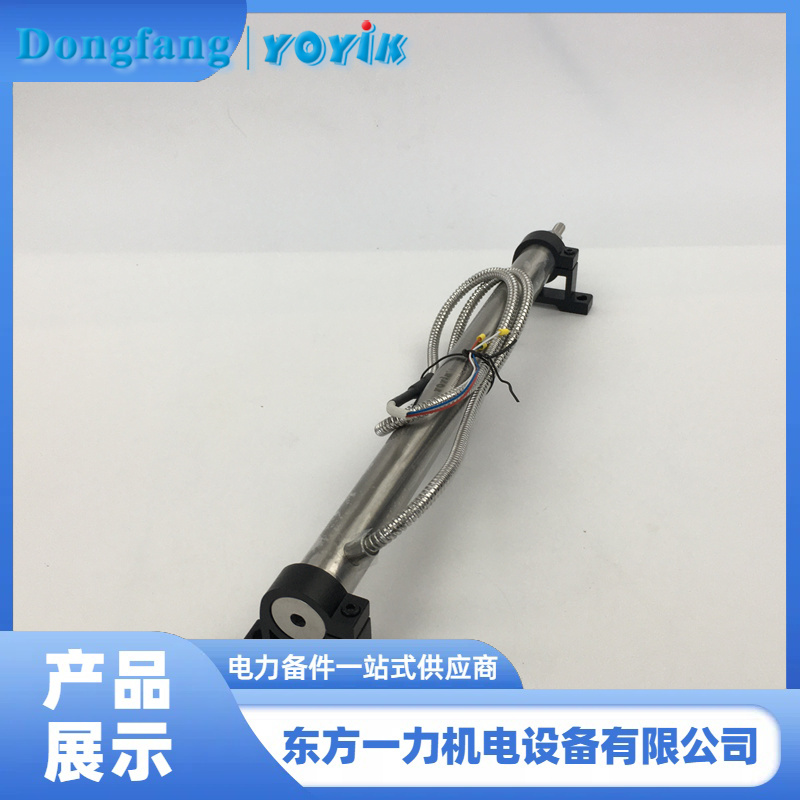

中调门油动机行程传感器A156.33.31.26输出信号及位移转换

在汽轮机DEH控制系统中，油动机行程传感器作为阀位检测的核心元件，其输出信号特性与转换机理是每位热控工程师必须掌握的基础知识。本文以中调门油动机行程传感器A156.33.31.26为例，系统讲解信号类型及位移转换过程，帮助大家建立清晰的认知框架。

一、中调门油动机行程传感器A156.33.31.26的输出信号类型
LVDT传感器（差动变压器式位移传感器）的核心输出信号分为两类，东方一力供应的中调门油动机行程传感器A156.33.31.26也遵循这一规律，适配电站汽轮机调门场景。第一类是原生输出信号，即交流正弦信号，由传感器内部两个反向串联的次级线圈差接产生，公式为Es=Es1-Es2，其幅值随铁芯位移变化，极性表示位移方向。
第二类是标准转换信号，由于原生交流信号无法直接被DEH系统识别，需通过变送器转换为4-20mA电流信号或1-5V电压信号，其中4-20mA信号抗干扰性更强，适合电站远距离传输。中调门油动机行程传感器A156.33.31.26信号传输稳定，能减少转换过程中的信号损耗，适配多数电站HSS卡件与DCS系统。
二、中调门油动机行程传感器A156.33.31.26输出信号转位移值的方法
信号转位移值的核心的是“信号检测→转换解调→线性对应”，全程贴合LVDT的工作原理，东方一力中调门油动机行程传感器A156.33.31.26线性度优异，能精准实现信号与位移的对应转换，步骤简单易操作。
第一步，检测原生交流信号。当中调门油动机行程传感器A156.33.31.26的铁芯随调门位移移动时，两个次级线圈的感应电动势发生变化，差接后输出交流正弦信号，其幅值与铁芯位移距离成正比，极性对应位移方向，这是位移转换的基础。
第二步，信号解调转换。通过LVDT变送器，将A156.33.31.26的交流信号整流、解调为直流信号，同时校准信号量程，确保信号与传感器测量量程匹配。若初级激励电压正常（大于1.0VRMS），可快速完成解调转换。
第三步，线性对应转位移值。中调门油动机行程传感器A156.33.31.26的输出信号与铁芯位移呈严格线性关系，解调后的直流信号经DEH系统HSS卡件识别，结合组态参数，即可转换为直观的位移值（调门开度），显示在操作员画面。
东方一力供应的中调门油动机行程传感器A156.33.31.26，结构稳定、抗干扰性强，能有效避免线圈故障导致的信号异常，其线性特性可减少位移转换误差，适配电站恶劣工作环境，为信号转换和位移测量提供可靠保障。
