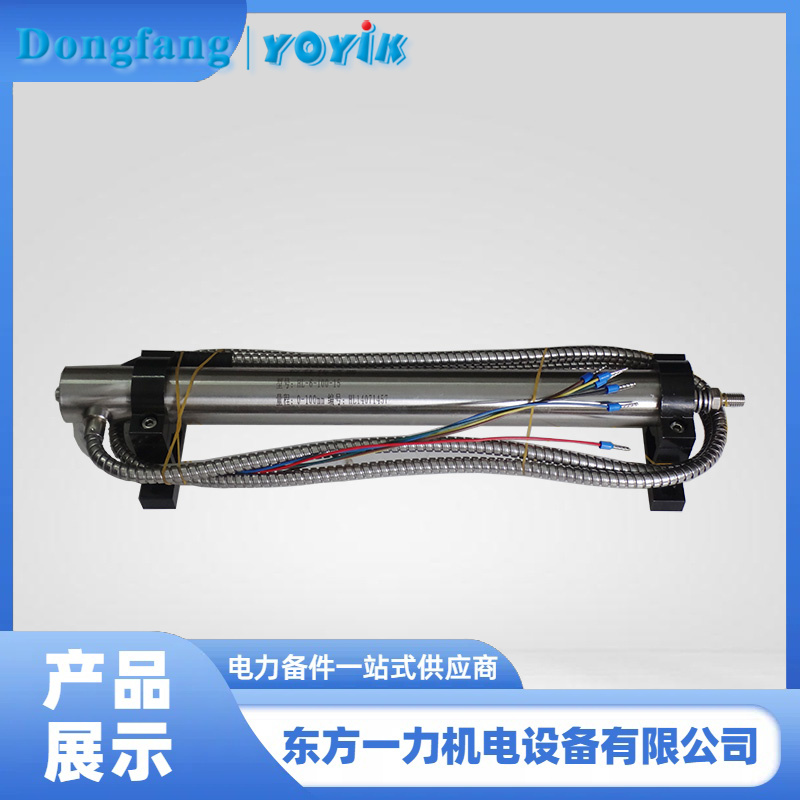

LVDT传感器A157.33.01.31的校准方法与步骤

LVDT传感器作为汽轮机DEH系统阀位反馈的核心元件，长期运行后会出现零位漂移、灵敏度下降等问题，定期校准是保障测量精度的必要手段。本文以LVDT传感器A157.33.01.31为例，系统讲解校准的完整流程，帮助现场工程师规范操作。

校准前的准备工作
在正式开始校准前，我们需要做好充分的准备。首先，确保传感器已经正确安装，其铁芯（测杆）与调门连杆的运动轨迹保持同轴，且铁芯在全行程内滑动自如、无任何卡涩。其次，按照说明书完成传感器与LVDT信号调理器（或前置器）、激励源的电气连接，并通电预热几分钟，让设备达到稳定的工作状态。
LVDT传感器A157.33.01.31的机械零位校准
机械零位（即电气零位）的确定是校准的核心第一步。
将调门（或油动机活塞）移动到规定的机械零位（通常是全关位置或行程的中点）。
此时，微调LVDT传感器的安装支架，或者调节信号调理器上的“Zero（零位）”电位器。
观察信号调理器的输出电压，使其达到系统定义的零位基准值（例如0V，或对应DCS画面上的0%开度）。固定好传感器支架，确保零位不再偏移。
满量程与线性度校准
零位确定后，我们需要对传感器的满量程和线性度进行标定。
缓慢地将调门移动到满量程位置（如全开位置）。
调节信号调理器上的“Span（增益/满量程）”电位器，使输出电压达到对应的标准值（例如10V，或对应DCS画面上的100%开度）。
为了验证传感器的线性度，建议将阀门分别停在25%、50%、75%等中间行程点，记录此时的实际位移与传感器输出电压（或DCS显示值）。
对比这些中间点的误差是否在允许范围内（通常要求线性度误差不大于0.25%FS）。如果偏差过大，可能需要重新检查安装同轴度或传感器的自身性能。
作为深耕电力设备领域的供应商，东方一力供应的LVDT传感器A157.33.01.31具备优异的线性度与重复性，严格参照国家线位移传感器校准规范生产。只要大家严格按照上述步骤进行规范校准，就能确保调门反馈精准无误，为机组的安全稳定运行打下坚实基础。
