溢流阀DB10-1-L5X/31.5/V上限响应机制与油路切换

EH供油装置运行中，蓄能器充油至上限压力时的系统响应，是理解卸荷阀工作原理的关键节点。许多技术人员关注下限加载，却忽略了上限卸荷的油路走向。作为深耕汽轮机维护多年的工程师，今天我想精准解析这一工况的响应机制。

一、溢流阀DB10-1-L5X/31.5/V的上限压力响应
当蓄能器充油压力达到系统设定的上限值，高压油通过控制油路作用于溢流阀DB10-1-L5X/31.5/V的阀芯控制腔。控制油压克服弹簧预紧力，推动阀芯轴向移动，使卸荷口从关闭状态切换至开启状态。
这一响应是纯液压自动控制，无需电气信号参与，响应速度通常在毫秒级。阀芯位移量与控制油压成正比，设计确保在全开位置时卸荷口通流面积足够大，限制卸荷压力损失。

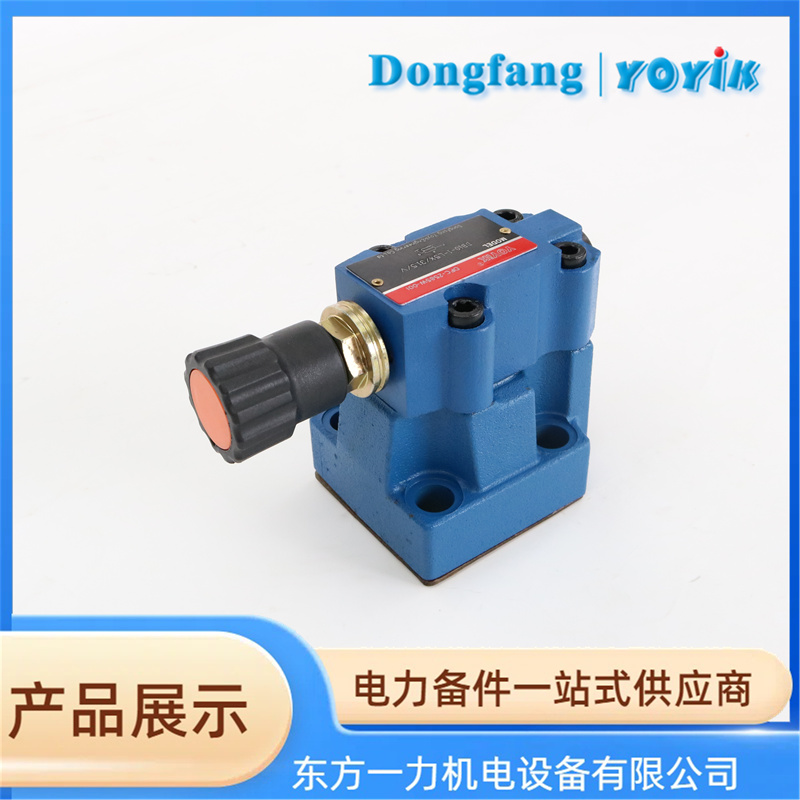

作为东方一力重点供应的EH系统压力控制组件，溢流阀DB10-1-L5X/31.5/V采用30通径设计，阀芯经硬化处理，高频切换下磨损小、寿命长。
二、上限响应时的油路走向
卸荷阀开启后，油泵出口的高压油流向发生路径切换：
主供油路切断：阀芯移动关闭通往蓄能器和系统高压母管的出油口，停止向系统供油。
卸荷油路开启：油泵输出的高压油改向，通过卸荷口直接回流至EH油箱。此时油泵出口压力骤降（降至低压回油阻力，通常<0.5MPa），驱动电机负载显著降低。
系统保压维持：高压母管及蓄能器侧因单向阀（逆止阀）作用，与卸荷回路隔离，保持上限压力，为执行机构随时提供动力源。
三、运行特征与维护提示
上限响应时，现场可观察到：油泵电机电流明显下降、卸荷阀处发出稳定溢流声、高压压力表指针稳定在上限值附近。若发现压力持续攀升至安全阀动作，或油泵无法进入卸荷状态，需检查卸荷阀控制油路堵塞、阀芯卡涩或弹簧疲劳。
理解""压力达到上限→控制油压克服弹簧→阀芯切换→油泵卸荷回油""的完整链条，是诊断EH系统压力异常的基础。掌握这一机理，溢流阀DB10-1-L5X/31.5/V的运行状态即可准确判读。
