转速探头DF6101-000-065-01-05-00-00零转速信号与盘车装置联锁

一、零转速信号：盘车投入的核心联锁条件

在汽轮机组停机惰走阶段，转子转速降至≤1r/min 的零转速区间时，对应的监测信号是盘车装置启动的关键前置联锁信号。东方一力结合现场运维经验可知，机组转速未降至零转速阈值时，盘车齿轮强行啮合会产生剧烈机械冲击，极易造成齿轮、传动机构磨损甚至损坏；若转子完全静止再投入盘车，也会出现啮合困难、负载偏大等问题。因此整套联锁逻辑，必须依靠稳定可靠的零转速信号把控投运时机。

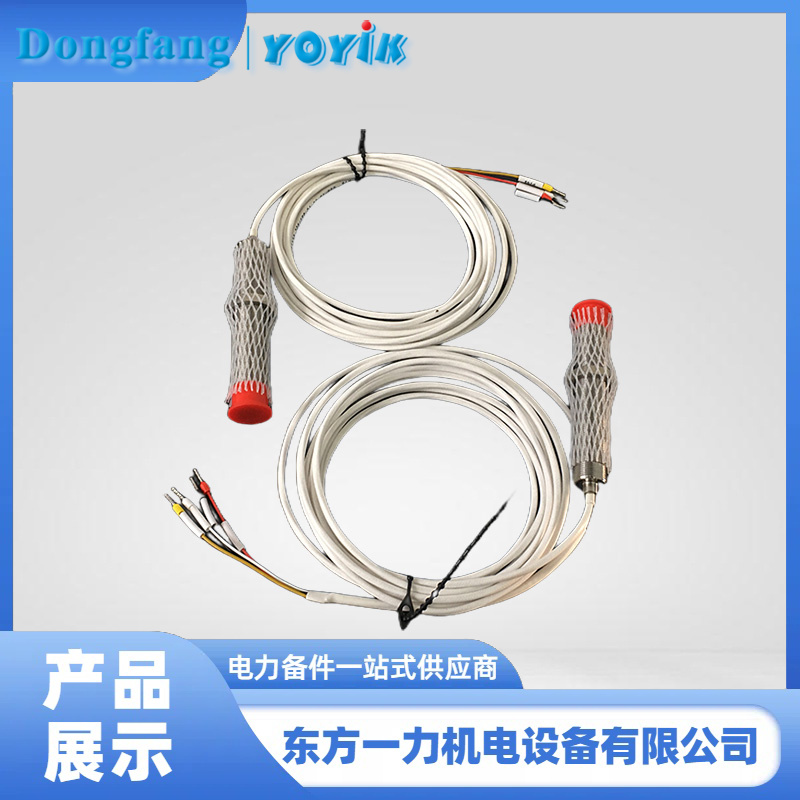

现场普遍采用一用一备的冗余监测方案，配套转速探头 DF6101-000-065-01-05-00-00采集转子转动脉冲信号。该探头为适配汽轮机工况设计，可精准捕捉转子低速运转信号，信号经 TSI 系统整形、运算后，双通道同步判定零转速状态，满足联锁启动的逻辑要求，规避单探头故障引发的误动作。
二、完整联锁控制流程与运行逻辑
当转速探头 DF6101-000-065-01-05-00-00检测到转速达到零转速设定值，监测模块便输出有效开关量信号至盘车控制柜，联锁回路导通，盘车装置自动完成啮合并启动运行，带动转子低速匀速转动，避免转子因散热不均发生热弯曲。
机组正常运行或转速回升脱离零转速区间后，探头采集的信号同步变化，联锁回路随即断开，盘车装置自动停止工作，防止电机长期过载运行。整套联锁全程自动化运行，替代人工判断操作，大幅提升机组启停的安全性与规范性。
三、探头选型对联锁稳定性的影响
零转速联锁能否可靠动作，核心取决于转速探头的检测精度与运行稳定性。东方一力供应的转速探头 DF6101-000-065-01-05-00-00，适配汽轮机前轴承箱、盘车装置周边安装环境，抗干扰能力强，低速信号识别精准，可长期稳定输出有效信号，保障零转速与盘车之间的联锁逻辑正常执行，是电站汽轮机 TSI 系统配套的优质配件，助力机组轴系安全稳定运行。
