高压调门LVDT控制原理及TDZ-1G-03传感器应用
产品经理：黄丽 0838-2207616 13547079933
汽轮机是发电厂将热能转化为机械能的关键设备，而高压调门的精准控制直接决定了机组的负荷响应能力和运行稳定性。位移传感器TDZ-1G-03作为DEH（数字式电液控制系统）的反馈单元，通过测量调门阀杆的机械位移变化，将阀门开度实时反馈至控制系统，形成闭环调节回路。
DEH系统根据负荷指令进行运算，比较指令信号与位移传感器TDZ-1G-03反馈的实际开度偏差，进而输出控制信号驱动伺服阀动作，借助高压抗燃油系统实现对阀门的精确开关控制。这一过程中，位移传感器TDZ-1G-03的信号质量直接决定了调门控制的精度和响应速度。
-
二、位移传感器TDZ-1G-03配合DEH的工作机制

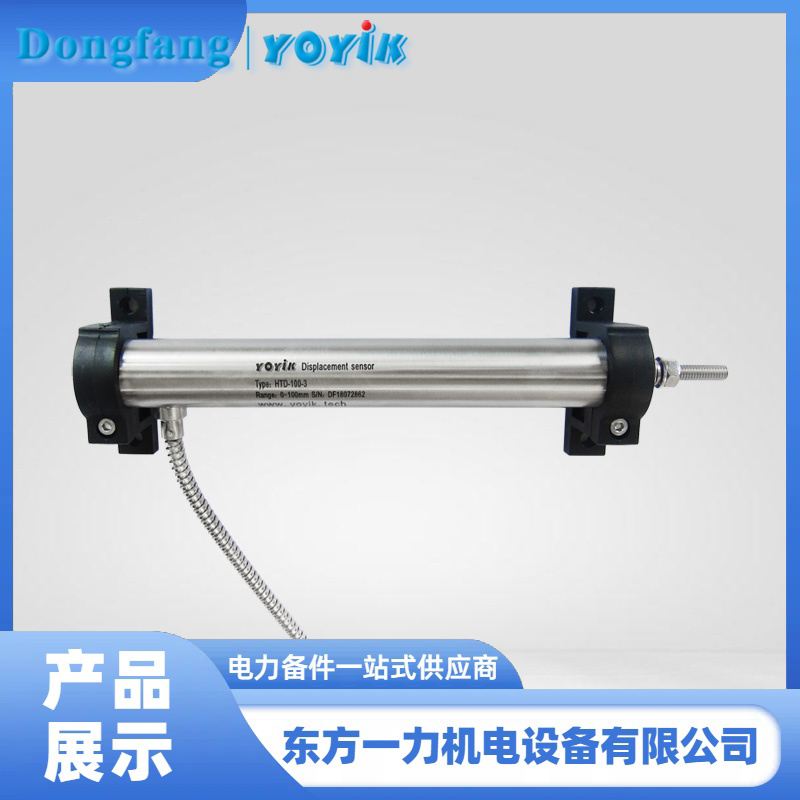

位移传感器TDZ-1G-03采用线性可变差动变压器原理，由初级线圈和两组次级线圈构成。当铁芯随阀杆移动时，次级线圈感应电压发生变化，经信号调理后转换为标准电信号送至DEH控制机柜。
在典型的600MW机组配置中，每个高压调门配备两只位移传感器TDZ-1G-03实现双支冗余。DEH系统对两路反馈信号进行智能选取处理——或取高值，或取与指令偏差较小的信号，确保即使单路传感器异常，系统仍能维持稳定运行。
机组长期运行中，阀杆受汽流力和弹簧力作用可能发生偏转，导致位移传感器TDZ-1G-03铁芯杆与线圈产生摩擦磨损。加之AGC频繁调节和一次调频动作，铁芯杆及连接横杆承受交变应力，可能出现疲劳断裂风险。
日常巡检中，建议运行人员重点关注DEH画面上调门指令与反馈的偏差趋势。当发现位移传感器TDZ-1G-03反馈值长期不变或与历史数据偏离时，应及时解除AGC和一次调频，保持机组参数稳定，并通知热控人员检查处理。
四、产品推荐
针对电厂汽轮机高压调门对位移测量的严苛要求，东方一力供应的位移传感器TDZ-1G-03具有测量精度高、抗振动性能强、长期稳定性好等特点，适用于各类DEH系统的阀门位置反馈环节，可为机组安全稳定运行提供可靠的测量保障。
