在汽轮机运行过程中，停机操作是一项至关重要的工作，而调门快关电磁阀J-220VDC-DN10-D/20B/2A的正确开启是确保汽轮机安全停机的关键环节。
正常停机需通过DEH系统有序执行。操作人员在操作员站发出停机指令后，电控系统自动完成一系列连锁动作：DEH将阀位指令置零，伺服阀切断油动机进油；同时向快关电磁阀J-220VDC-DN10-D/20B/2A发出带电信号。
电磁阀带电后，阀芯动作切断高压保安油通路，卸荷阀和关断阀相继失压，汽门在弹簧力作用下关闭。这一过程中，操作人员需监视阀位反馈和油压变化，确认各汽门按序关闭，转子转速平稳下降。

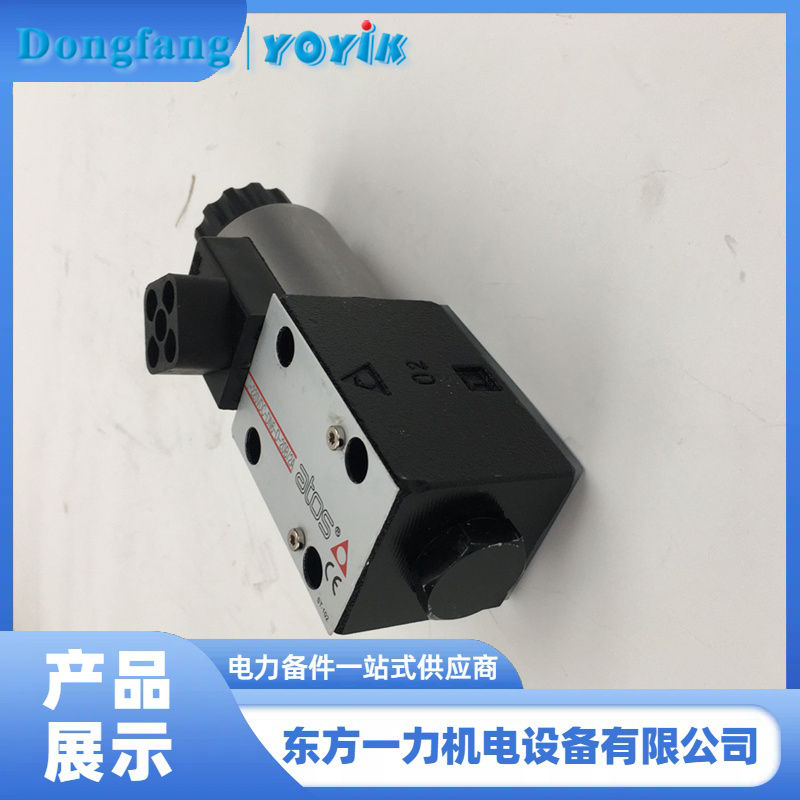

作为东方一力重点供应的危急遮断组件，快关电磁阀J-220VDC-DN10-D/20B/2A采用220V直流驱动、DN10大通径设计，确保大流量保安油快速泄放，满足60万机组阀门快速关闭需求。
当汽轮机出现超速、振动大、轴位移超限、EH油压过低等危急情况时，ETS保护系统会自动触发遮断逻辑。此时无需人工干预，主遮断电磁阀和快关电磁阀J-220VDC-DN10-D/20B/2A同时带电动作，在2秒内完成全关汽门。
紧急停机的关键在于快关电磁阀的可靠性。日常维护中应定期测试电磁阀动作电压、线圈绝缘和阀芯灵活性，确保危急时刻不拒动。
停机操作需严格遵循""先降负荷、后停机""原则，避免快关电磁阀J-220VDC-DN10-D/20B/2A突然动作造成水击或轴系应力冲击。若遇快关阀故障拒动，系统会通过弹簧单向阀旁路泄压，但此属非设计工况，事后必须立即检修。
理解""指令下发-电磁阀动作-油路切换-汽门关闭""的完整链条，规范执行每一步操作，是保障汽轮机安全停机的核心要义。
