位移传感器7000TDGN-15-01与DCS系统连接及测点显示技巧

在电站汽轮机DEH调门控制中，位移传感器与DCS系统的正确连接的是阀位精准显示、机组稳定运行的关键。位移传感器是如何一步步将机械位移变成DCS画面上的数值的？今天我们就以经典的位移传感器7000TDGN-15-01为例，为大家拆解这套连接与显示的逻辑。

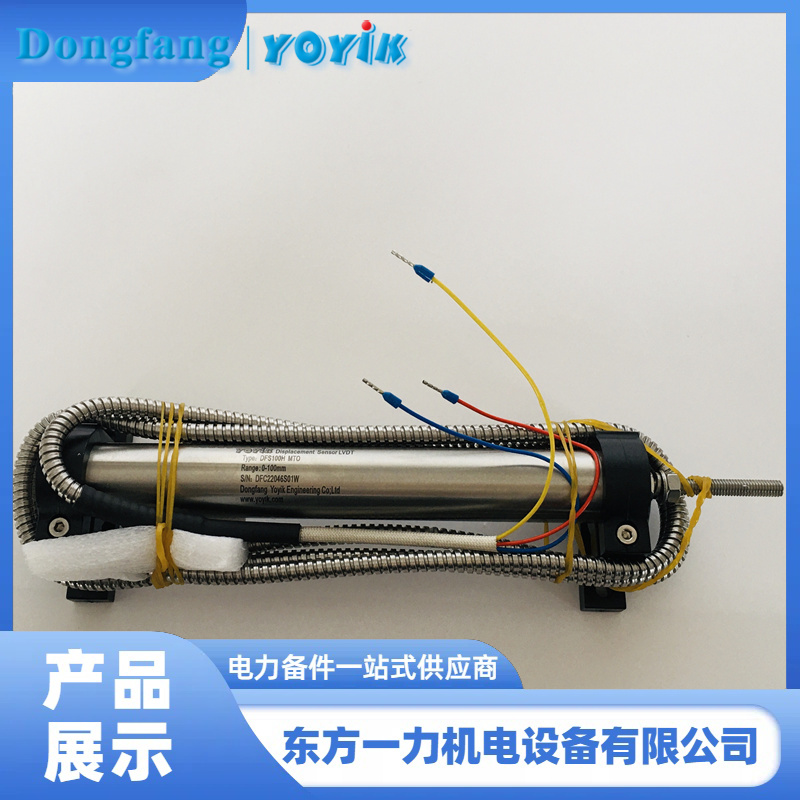

首先要明确核心逻辑：位移传感器的输出信号无法直接接入DCS系统，需通过变送器转换为标准信号，再完成连接与测点配置。东方一力供应的位移传感器7000TDGN-15-01，适配电站汽轮机调门场景，灵敏度高、抗干扰性强，其信号传输稳定，能大幅降低连接后的数据波动问题，适配多数电站DCS系统。
第一步，完成位移传感器与变送器的连接。将7000TDGN-15-01的初级线圈、次级线圈接线端子，对应接入LVDT变送器的输入端子，接线时需注意区分初、次级线圈，避免接反（接反会导致信号异常，这也是现场常见故障点）。接线后紧固端子，防止松动，同时保持接线远离强磁场，避免信号干扰。
第二步，变送器与DCS系统的接线。LVDT变送器的核心作用是将7000TDGN-15-01输出的频率信号，转换为DCS系统可识别的标准电压（1~5V）或电流（4~20mA）信号，其中4~20mA信号抗干扰性更强，适合电站现场远距离传输。将变送器的信号输出端子，接入DCS系统的模拟量输入模块，接线需采用屏蔽线，减少现场电磁干扰。
第三步，DCS系统测点配置与显示调试。接线完成后，进入DCS系统组态界面，新建测点，选择对应模拟量输入模块通道，将测点类型设置为“LVDT阀位”，量程对应设置为7000TDGN-15-01的测量量程，同时配置信号类型（电压或电流），与变送器输出一致。
最后进行调试校准：手动调整调门连杆，观察DCS操作员画面的测点数值，若数值与实际阀位一致、无明显波动，说明连接正常；若数值异常，可检查接线、变送器供电及7000TDGN-15-01的安装定位。东方一力供应的位移传感器7000TDGN-15-01，结构对称、零位可恢复，调试时无需频繁校准，大幅提升维护效率。
总结来说，连接核心就是“传感器→变送器→DCS”的信号转换与正确接线，搭配东方一力位移传感器7000TDGN-15-01，能有效减少连接故障，保障测点显示精准，为机组负荷控制提供可靠反馈。
