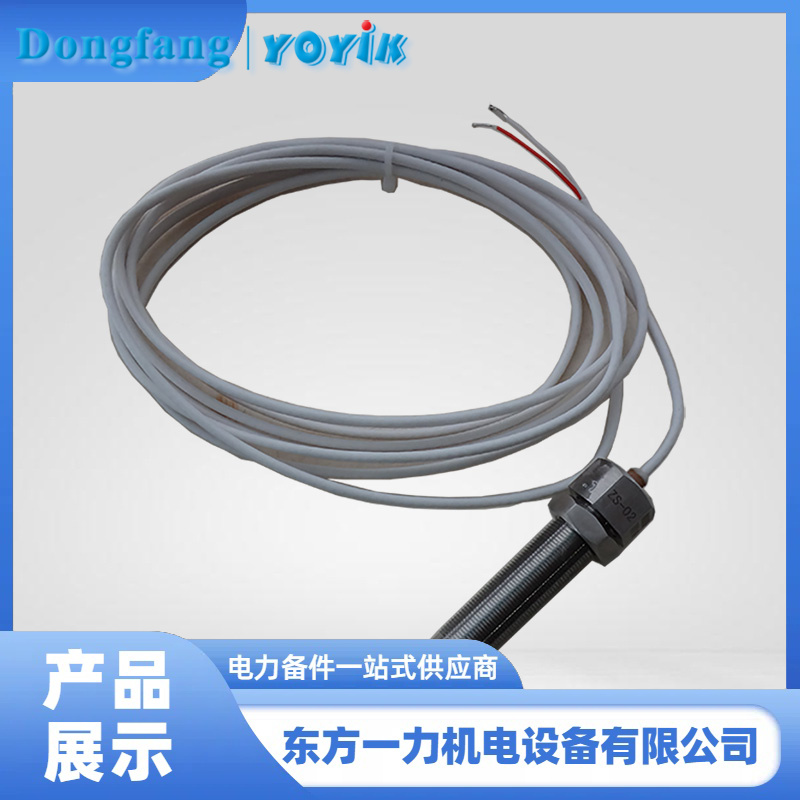

DFWZ-W002无源磁电式转速传感器齿轮模数与齿形要求

产品经理：黄丽 0838-2207616 13547079933

在电站、工业旋转机械转速监测场景中，很多工程师常会遇到无源磁电式转速传感器测速不稳、信号畸变、读数跳变等问题，多数情况并非传感器故障，而是配套测速齿轮的模数、齿形选型安装不达标。今天就结合现场实操经验，详解东方一力DFWZ-W002无源磁电式转速传感器对标准齿轮的适配要求，帮助大家精准规避测量故障。

首先是齿轮模数要求，DFWZ-W002无源磁电式转速传感器作为工业常用无源测速设备，适配标准渐开线齿轮模数为2～4。模数过小会导致齿体单薄、磁通量不足，传感器无法感应稳定的脉冲信号；模数过大则会造成磁路紊乱，极易引发波形畸变，直接降低转速测量精度，无法满足WZ-3C-A智能转速监测仪的精准采集需求。
其次是齿形标准要求，该传感器仅适配标准渐开线齿形。渐开线齿形的齿廓规整、磁路切换均匀，设备运转时能让传感器感应出平稳的正弦波脉冲信号，保障测速连续稳定。而非标准齿形、异形齿会导致磁阻变化无序，出现信号失真、数据跳变、报警误触发等各类现场问题。
除核心参数外，配套齿轮需采用高导磁性铁磁材质，同时满足齿间距、齿高、齿厚等基础尺寸要求，搭配0.8～1mm的标准安装间隙，可最大化发挥传感器测速性能。相较于普通传感器，东方一力DFWZ-W002无源磁电式转速传感器适配性更强、抗振动、耐高温，可在-10℃～120℃工况下稳定运行，适配各类旋转机械长期在线监测。
作为无需供电、免维护的无源测速设备，东方一力DFWZ-W002无源磁电式转速传感器完美匹配WZ-3C-A监测仪，只要严格按照模数、齿形标准选配齿轮，就能彻底解决多数测速异常问题，适配电站、工矿设备各类测速场景。
