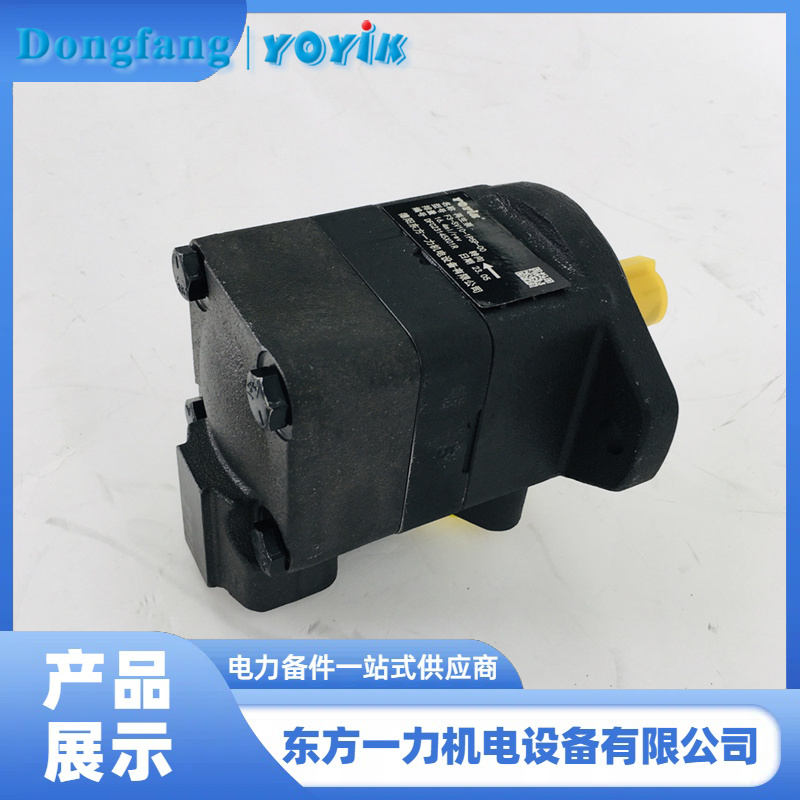

F3-SV20-11P-1A冷却循环泵自动启停逻辑详解

产品经理：黄丽 0838-2207616 13547079933

在汽轮机EH油系统的运行维护中，油温控制是保障油质和系统稳定的关键环节。当EH油温度偏高时，冷却循环泵便承担起为系统""降温""的重要任务。今天，我们就来详细讲讲冷却循环泵是如何控制启停的，以及启动后EH油的具体循环冷却路径。

• 一、冷却循环泵F3-SV20-11P-1A的启停控制方式

冷却循环泵的启停控制主要有两种模式：手动控制和自动温控联动。
手动控制模式下，运行人员可通过就地端子箱上的控制按钮直接启动或停止冷却循环泵。这种方式适用于油温尚未达到自动联锁定值，但运行人员根据经验预判需要提前投入冷却的情况。
自动温控联动则是更常见的控制方式。系统通过EH油箱上的温度测点实时监测油温：当油箱油温高于56℃时，EH油冷却水温控电磁阀自动打开，冷却水通路建立；与此同时，或根据具体系统设计，冷却循环泵自动启动，投入自循环冷却。当油箱油温降至37℃以下时，温控电磁阀关闭，冷却循环泵也随之停运。这种自动模式有效避免了油温波动，减轻了运行人员操作负担。
此外，当油箱油温达到65℃高报警值时，系统还会联启EH油循环冷却泵，作为温度异常升高的冗余保护措施。

• 二、冷却循环泵F3-SV20-11P-1A启动后的油路循环路径

冷却循环泵启动后，EH油的循环冷却路径如下：
EH油从油箱出发，经冷却循环泵入口管路被吸入泵体，加压后流经冷油器（与冷却水进行热交换降温），最后通过出口管路返回油箱。这一路称为EH油的自循环冷却系统，与向执行机构供油的主油泵系统相互独立，专门用于油温调节。
这种自循环设计的优点在于：即使主油泵系统处于高压供油状态，冷却循环也能独立进行，不影响执行机构的正常供油；同时，循环流量可根据温控需求灵活调节，实现精准控温。

• 三、冷却循环泵F3-SV20-11P-1A的日常维护要点

在日常巡检中，应关注冷却循环泵的出口压力（应小于1MPa）、泵组振动和声音是否正常、轴承温度是否在合理范围。定期检查泵的骨架油封，防止因密封老化导致EH油外漏或空气进入系统。
若需更换冷却循环泵，东方一力供应的冷却循环泵F3-SV20-11P-1A，专为EH油系统设计，具有良好的自吸能力和稳定的输出特性，能够较好地适配各类机组的自循环冷却需求，确保油温长期维持在38℃～60℃的理想运行区间。
结语
理解冷却循环泵""温控自动启停、独立循环冷却""的工作特性，是做好EH油系统温度管理的基础。结合定期的泵组维护和温控逻辑校验，确保冷却系统随时可用，才能为EH油系统的安全稳定运行提供有力保障。
