LVDT传感器CZTD-6A-200线圈损坏机理与多重防护策略

一、LVDT传感器CZTD-6A-200高温损毁的典型故障

在汽轮机DEH系统中，LVDT传感器CZTD-6A-200长期工作在高温、高振动环境下，线圈不耐高温会引发一系列严重故障：
绝缘老化短路：当环境温度超过线圈绝缘材料的耐温等级，漆包线绝缘层逐渐脆化、开裂，导致匝间短路或线圈对壳体短路。此时传感器输出信号固定不变或出现剧烈跳变，DEH系统接收到虚假反馈后，可能误判阀门位置，导致调速汽门误关或误开，严重影响机组负荷控制。
线圈开路失效：高温使线圈引出线焊点熔化或导线断裂，传感器完全失去信号输出。在双路冗余配置中，若一路LVDT传感器CZTD-6A-200开路，高选逻辑会自动切换至另一路，但若两路同时故障，将导致控制回路失稳，阀门失控。
零位漂移与线性度劣化：长期热应力使线圈骨架变形，铁芯与线圈相对位置改变，传感器零位发生漂移，满度输出不再线性。这会导致阀门实际开度与指令偏差增大，调节精度下降，出现""开不满""或""关不严""现象。
二、导致LVDT传感器CZTD-6A-200线圈损坏的其他因素
机械振动与磨损：调速汽门运行时振动剧烈，若LVDT传感器CZTD-6A-200安装支架松动或反馈杆连接件磨损，线圈与铁芯发生径向摩擦，绝缘层被磨穿，最终短路接地。这种故障常表现为阀门有规律性摆动，历史趋势中可见周期性振荡波形。
安装不同心：油动机与LVDT传感器CZTD-6A-200膨胀不均，或安装时铁芯与线圈不在同一垂直面，导致铁芯偏磨线圈内壁。长期运行后，线圈局部过热，绝缘性能下降，最终烧毁。
电缆引线故障：高温区域电缆绝缘老化，或引线未妥善固定而与金属部件摩擦接地，造成信号跳变。部分电厂曾因LVDT引线直接搭在金属支架上，振动磨损后接地，导致位置反馈突变和调节门摆动。
电磁干扰与接地不良：两路LVDT传感器CZTD-6A-200的激励频率设置过近，会产生差拍现象，引起信号干扰；屏蔽电缆接地不当或绝缘降低，也会引入噪声，使线圈承受异常电流冲击。
三、综合防护与产品优势
针对上述问题，东方一力建议采取多重防护措施：选用耐温型LVDT传感器CZTD-6A-200，优化高调门附近保温质量，避免热辐射直吹；安装时确保铁芯与线圈同心度，定期检查紧固螺栓和连接件磨损情况；采用铁氟龙高温绝缘线，外加硅胶套管和不锈钢软管双重保护；合理设置两路LVDT频差（建议相差20Hz以上），避免高选切换振荡。

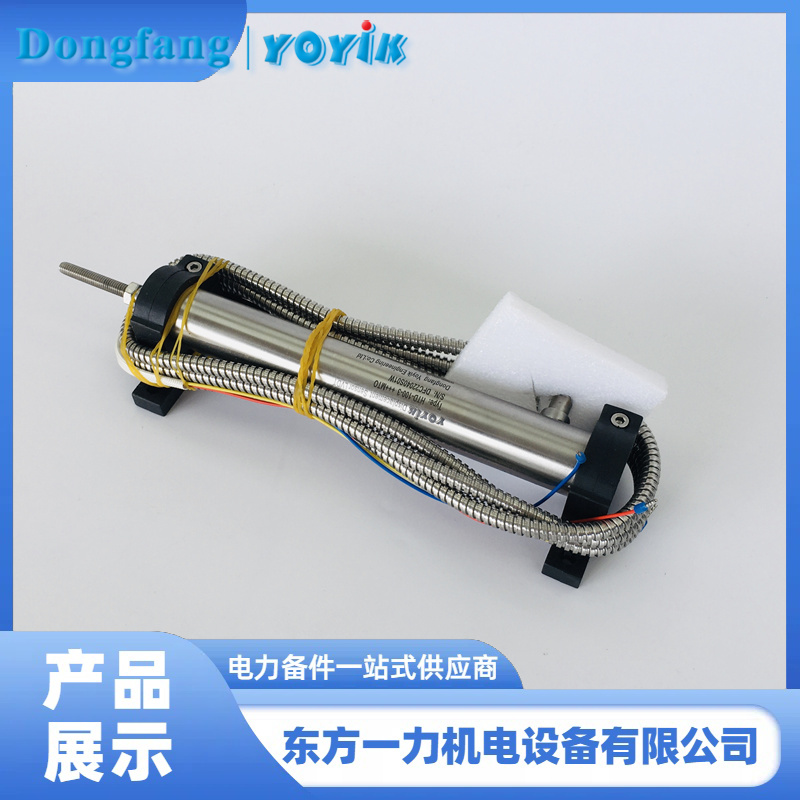

东方一力供应的LVDT传感器CZTD-6A-200采用六线制差动变压器结构，具有高精度、耐高温、抗振动等特点，配合规范的安装维护和智能诊断功能，可有效预防线圈损坏，保障汽轮机DEH系统长期稳定运行。
