DFWZ-W223反转转速传感器探头支架安装要求
产品经理：黄丽 0838-2207616 13547079933
在汽轮发电机组运行维护中，反转监测是防止转子反向转动造成设备损坏的重要保护手段。本文以DFWZ-W223反转转速传感器为例，讲解探头支架的形状、厚度及刚度要求。
DFWZ-W223反转转速传感器采用双探头结构，通过检测两个探头接收脉冲的时间先后顺序判断旋转方向。两个探头的相对位置精度直接决定方向判断的准确性。若支架变形、共振或安装偏心，探头与齿顶的距离和夹角偏离设计值，轻则信号幅值波动，重则方向判别错误，在机组启停阶段可能引发保护误动或拒动。
DFWZ-W223反转转速传感器的探头支架必须设计为与转轴同心的圆弧形。这种设计保证两个探头安装后，头部中心到转轴轴心距离一致，确保探头与齿顶等距。若支架为平面或折线形，探头在不同圆周位置时与齿顶的径向距离产生系统性偏差，导致两路信号幅值不一致，影响方向判断可靠性。圆弧支架应覆盖探头安装区域，使两个传感器安装孔位于同一圆周上。
支架厚度直接关系结构强度和抗变形能力。DFWZ-W223要求探头支架厚度不小于5mm。厚度不足时，支架在传感器自重、振动载荷及温度应力下易弯曲变形，导致探头间隙变化。汽轮机高温、高振动工况下，薄壁支架的蠕变和疲劳问题更为突出。建议选用6～8mm钢板制作，并增加加强筋提高整体刚性。
支架除静态强度外，还须具备足够动态刚度，确保在机组运行转速范围内不发生共振。DFWZ-W223要求支架""有足够刚度，保证不发生共振""。设计时应使支架固有频率远离机组工作转速及倍频，通常一阶固有频率高于最高运行转速1.5倍以上。安装后应进行敲击试验，确认无异常振动和松动。探头应对准轴心，两探头夹角略小于两齿夹角，以错开半个探头头部为最佳；探头头部中心对准齿顶中心，端面与齿顶间距1～1.5mm，齿顶跳动小于20μm。

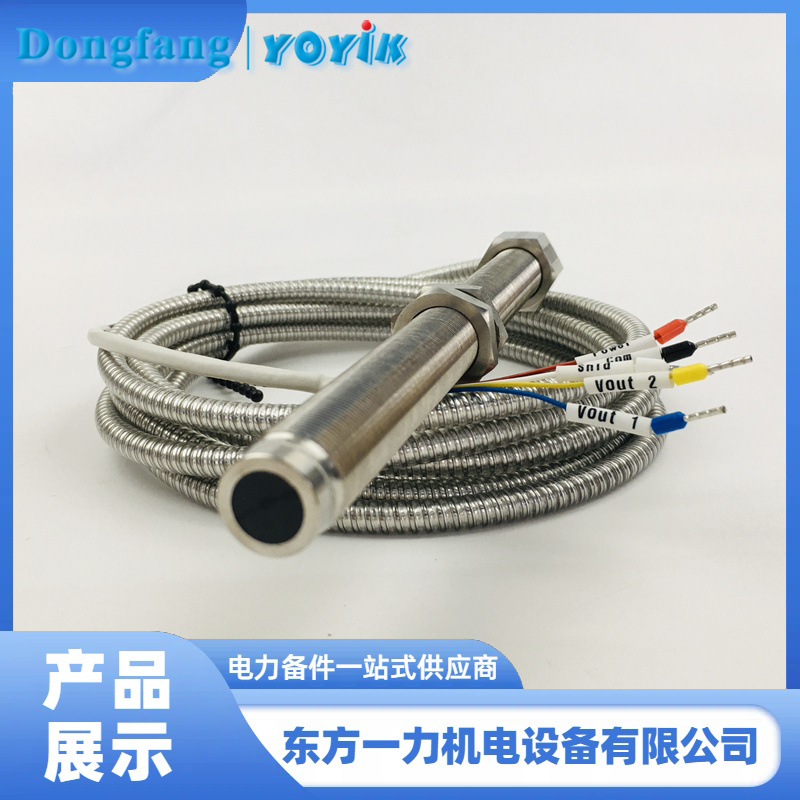

DFWZ-W223反转转速传感器是东方一力专为汽轮机、发电机组反转监测设计的传感器。测量范围0～20000个脉冲/秒，精度±1个脉冲/秒，工作温度-30℃～+120℃，集电极开路输出，供电DC12V～DC24V，安装螺纹M16×1或M12×1。与WZ-3C-A智能转速监测仪配套，可实现转速及旋转方向精准监测、超速报警和反转保护。如需技术支持，欢迎联系东方一力。
