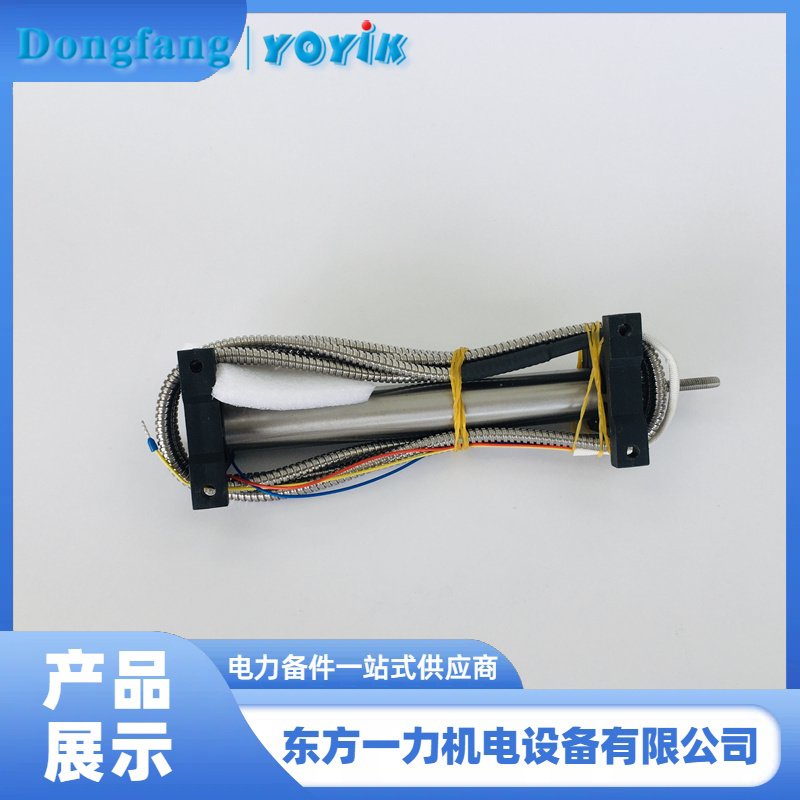

油动机行程传感器HTACC-LT-606Z水平放置注意事项

产品经理：黄丽 0838-2207616 13547079933

在汽轮机DEH油动机行程监测中，部分现场受空间限制需采用LVDT水平放置安装方式。相较于垂直安装，水平放置更容易出现铁芯偏心、卡涩、信号漂移等问题。为保障测量精度与设备稳定性，下面详细讲解油动机行程传感器HTACC-LT-606Z水平放置的核心注意要点。东方一力供应的油动机行程传感器HTACC-LT-606Z遵循JJF-1305-2011校准规范生产，结构对称、线性度优异，适配水平安装工况。

• 一、HTACC-LT-606Z水平对中与行程适配要求

油动机行程传感器HTACC-LT-606Z水平放置时，必须保证铁芯与线圈全程同轴平行，杜绝倾斜、偏心安装。水平安装偏差会造成铁芯单侧摩擦、受力不均，长期运行易引发卡涩、参数突变。安装后需全程手动推拉铁芯，确保滑动顺畅无阻滞，且铁芯运动区间严格控制在外壳“入口”基准的两条刻度线性区间内，严禁超量程工作。同时需保证传感器本体与拉杆编号一致、配套使用，保障测量基准统一。

• 二、HTACC-LT-606Z水平安装抗干扰间距规范

水平布置的传感器更易贴近现场金属构件与电气设备，电磁干扰风险更高。放置油动机行程传感器HTACC-LT-606Z时，需与导磁金属、强磁场、大电流设备保持20mm以上安全间距，禁止局部封闭在闭合导磁壳体内，避免外部磁场打乱差动电感平衡，造成反馈波动、调门抖动。同时远离动力线缆敷设区域，减少信号耦合干扰，保障输出电压与位移线性对应。

• 三、HTACC-LT-606Z固定防护与工况适配要点

水平安装状态下，传感器受机组振动影响更大，极易出现固定松动、连杆晃动问题。需紧固传感器支架与连杆连接件，消除安装间隙，必要时增设减震垫片，抵御高频振动干扰。该传感器采用六线制特氟龙耐高温线缆，水平布线时保持线缆舒展无拉扯、无弯折，保护护套完整性。同时保持设备表面洁净，避免油污、积灰堆积造成铁芯卡滞，维持长期稳定测量状态。
东方一力油动机行程传感器HTACC-LT-606Z无内置电子电路、抗振耐高温，性能对标进口设备，规范水平安装后可稳定运行一个大修周期，无需频繁检修更换，适配电厂各类受限安装工况。
