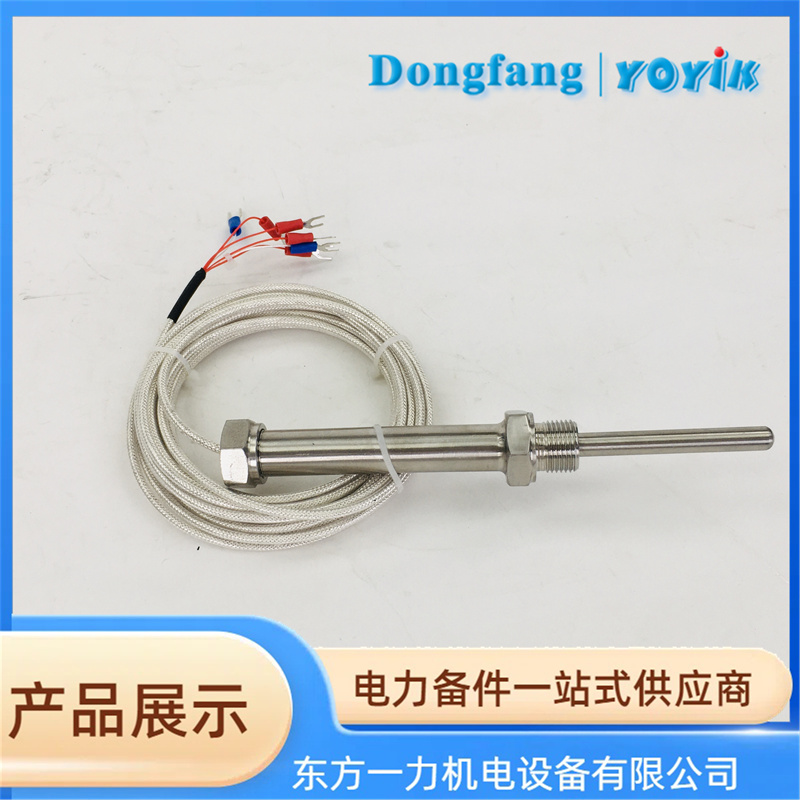

双支耐磨热电阻WZP2-430NM走线布置基本原则

汽轮机本体测温系统的走线布置，直接决定测温信号的稳定性、准确性及设备使用寿命，不合理走线易引发信号干扰、线路磨损、进水短路、测量失真等问题。东方一力供应的双支耐磨热电阻WZP2-430NM适配汽轮机缸温、壁温等严苛工况，结合现场运维标准，其走线布置需遵循多项核心基本原则，保障测温回路安全可靠运行。

一、双支耐磨热电阻WZP2-430NM抗干扰独立走线原则
WZP2-430NM为双支独立测温结构，两路信号线缆必须全程独立敷设，严格遵循25项反措防护要求。走线时需与动力电缆、高压线缆分层分隔布置，避开电机、变压器等强电磁区域，杜绝信号串扰。同时信号线严禁设置中间接头，屏蔽层采用单端接地方式，避免形成环流干扰，保障双支路测温数据精准稳定。
二、双支耐磨热电阻WZP2-430NM防护耐磨走线原则
汽轮机本体存在高温振动、设备棱角摩擦、油污水汽侵蚀等工况，走线需重点做好耐磨防护。线缆穿墙、穿缸位置需加装护套管包扎防护，避开锋利棱角，防止长期振动磨损线缆外皮。走线弧度保持平缓，严控弯曲半径，杜绝硬性弯折、拉扯线路，同时布线走向贴合设备固定点位，使用专用管夹固定，避免线缆悬空晃动。
三、双支耐磨热电阻WZP2-430NM防水防损规范走线原则
设备接线盒出线口保持朝下布置，防护软管低于仪表进线口，有效防止雨水、冷凝水渗入造成线路故障。走线全程避开高温直射区、蒸汽冲刷区与设备运行碰撞区域，适配汽轮机启停、运行工况变化。东方一力WZP2-430NM自带耐磨防护结构，搭配标准化走线工艺，可大幅降低线路故障概率，延长设备服役周期。
四、双支耐磨热电阻WZP2-430NM合规统筹走线原则
整体走线需严格参照汽机本体热控系统图纸施工，布局规整、走向清晰，便于后期检修排查。双支路线缆做好清晰标识，区分监测回路与保护回路，保障运维辨识度。该款热电阻适配汽轮机各类本体测温场景，双支冗余设计搭配规范走线，可有效规避误动、拒动风险，保障机组稳定运行。
