电磁阀线圈CAP230M烧损电气原因

在汽轮机危急遮断系统（AST）的日常运维中，电磁阀线圈烧损是令许多电气工程师头疼的故障。作为守护机组安全的""最后一道防线""，电磁阀线圈CAP230M一旦失效，可能导致机组误跳闸或拒动，后果不堪设想。今天，我们就从电气专业角度，深入浅出地剖析线圈烧损的最主要原因，帮助大家防患于未然。

一、电源电压不匹配：电磁阀线圈CAP230M烧损的首要杀手
这是现场最常见的""低级错误""，却可能造成严重后果。如部分电厂在检修更换时，误将交流220V（AC）线圈接入直流220V（DC）电源回路，或反之。由于交直流线圈的阻抗特性完全不同，直流电阻较小的线圈若长期承受交流电压，会因电流过大而过热烧毁；反之，交流线圈接直流电源则可能因感抗不足导致电流激增。
排查建议： 用万用表实测电源性质，核对线圈铭牌标注的额定电压（如CAP230M的230V标识），确保交直流类型与供电回路完全匹配。
二、长期过载与散热不良：电磁阀线圈CAP230M的慢性损伤
AST电磁阀在正常运行时处于长期带电励磁状态（常闭式），线圈持续发热。若安装环境通风不畅、环境温度过高（超过60℃），或线圈表面覆盖油污导致散热受阻，绝缘漆将加速老化。此外，当阀芯因油质污染卡涩时，电磁吸力不足以吸合衔铁，线圈电流会激增至额定值的5-6倍，短时间内即可烧毁。
预防措施： 定期检查线圈表面温度（红外测温），确保EH油质达到NAS 5级标准，防止阀芯卡涩导致线圈过载。高温区域建议加装散热装置。
三、绝缘劣化与电源波动：电磁阀线圈CAP230M的隐形威胁
线圈绝缘老化是一个渐进过程。潮湿环境（如EH油系统附近）可能导致线圈受潮，绝缘电阻下降，引发匝间短路；而电源电压波动超过额定值的±10%，或存在谐波干扰，都会使线圈承受额外的电气应力。此外，接线端子松动造成的接触不良，会产生局部电弧，进一步损伤线圈绝缘。
维护要点： 停机时用兆欧表测量线圈绝缘电阻（应大于2MΩ），紧固所有电气连接点，必要时加装稳压装置。

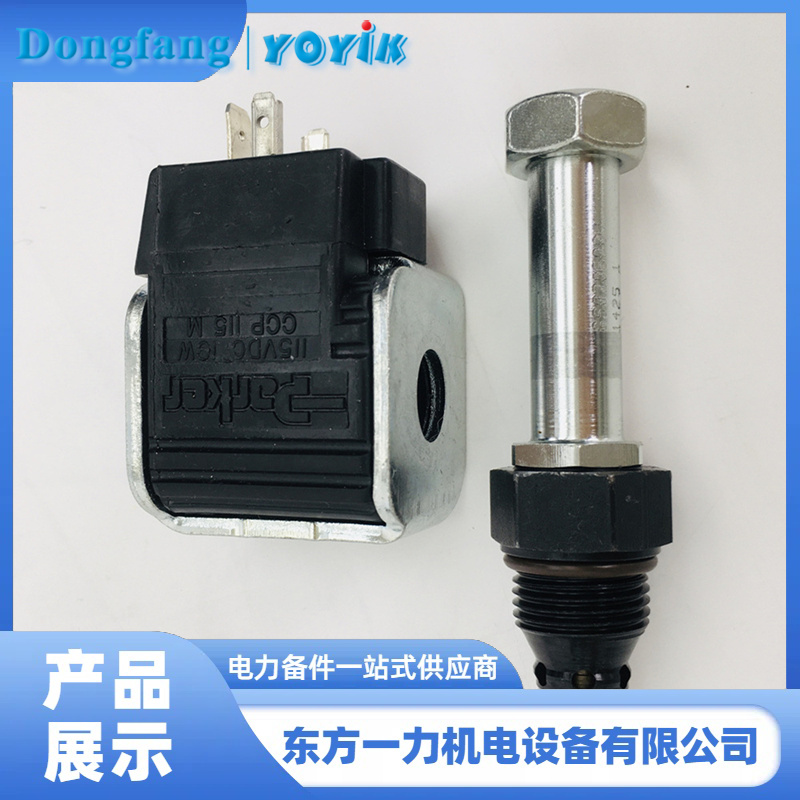

东方一力供应的电磁阀线圈CAP230M，符合电厂使用标准，电气参数匹配准确，可满足检修更换需求。建议电厂储备适量备件，故障时及时更换。
做好电磁阀线圈CAP230M电气检查和维护，是预防烧损故障的关键。希望这份分享能帮助各位工程师提升维护水平，保障机组安全稳定运行。
