转速传感器ZS-04-160-10000测速线缆施工要求
产品经理：黄丽 0838-2207616 13547079933
动力电缆输送大功率交流电，通电时会在周边产生交变磁场与电场。磁阻式转速传感器输出的是微弱感应电压脉冲，信号幅值低，抗干扰能力弱。如果转速信号线与动力电缆同桥架、捆绑敷设，动力电缆的电磁场会耦合进转速屏蔽线缆，叠加在脉冲信号上，产生杂波噪声，东方一力 ZS-04-160-10000 转速传感器配套电缆敷设要求，转速电缆独立走线。
干扰较轻时，波形上叠加毛刺，转速小幅波动；干扰严重时，杂波被 TSI 卡件误识别成脉冲，转速虚高、跳变，甚至造成超速保护误动作，直接威胁机组安全。
动力电缆载流发热，同槽敷设会提升转速电缆环境温度，加速线缆绝缘老化，缩短电缆使用寿命。检修拆装、振动摩擦时，动力电缆的尖锐外皮容易划伤转速信号线屏蔽层，屏蔽破损之后，抗干扰能力进一步下降。
动力电缆发生短路、接地故障时，会产生大电流，出现过电压。若与转速线缆捆扎在一起，故障能量会耦合窜入转速回路，损坏 TSI/ETS 采集卡件，导致转速测点失效。分开敷设可以隔离故障，避免强电故障波及安全监测回路。
-
四、东方一力 ZS-04-160-10000 转速传感器布线方案

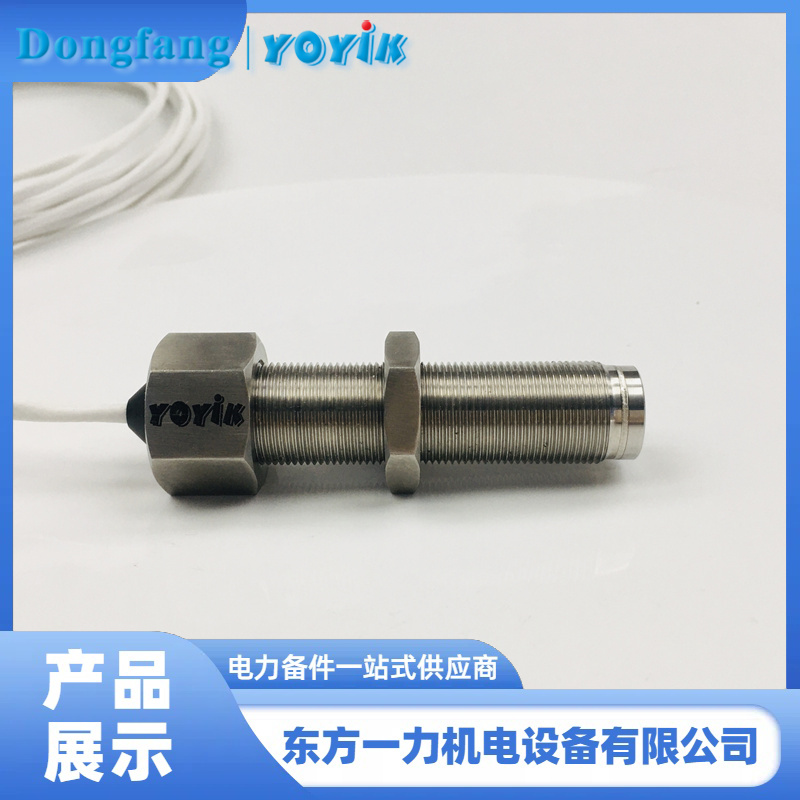

东方一力 ZS-04-160-10000 磁阻转速传感器配套双层屏蔽专用信号电缆，施工要求单独桥架独立敷设，与动力电缆保持足够安全距离；交叉位置采用垂直 90° 穿越，减少电磁耦合，保障脉冲信号干净稳定，适配 TSI、ETS 超速保护测点。
转速电缆单独敷设，禁止使用多芯电缆把动力、信号放同一根线缆；线缆不能捆扎在一起；定期巡检电缆屏蔽有无破损，排查干扰，避免机组运行时转速信号异常波动。
