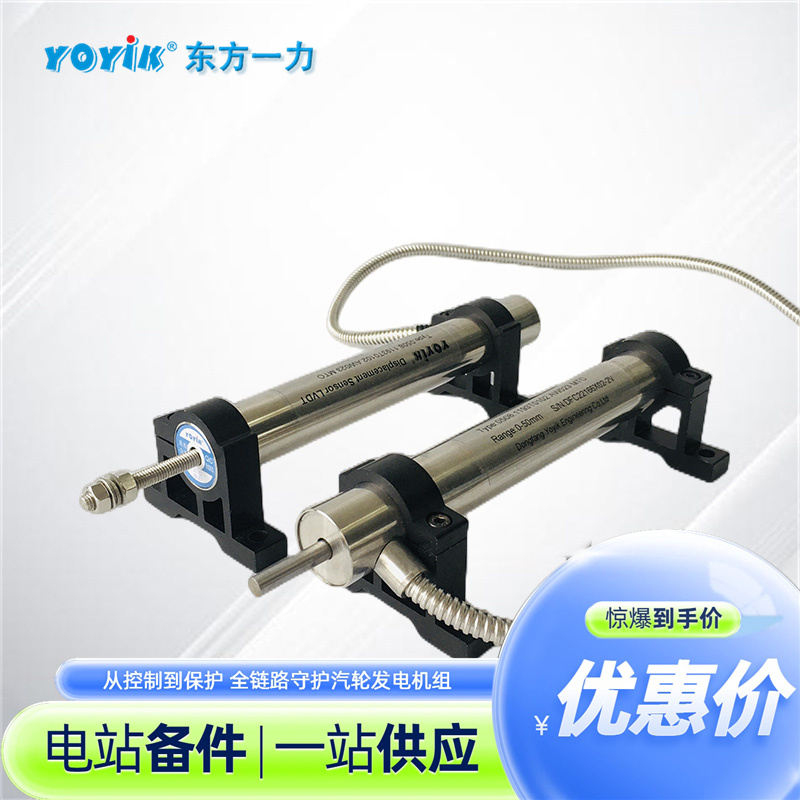

位置传感器8000TDGN-15-01信号放大处理配合要点

产品经理：黄丽 0838-2207616 13547079933

在汽轮机DEH系统中，位置传感器8000TDGN-15-01将油动机行程转化为电信号，但其输出电压幅值较低，且为交流差动形式，无法直接被DCS或伺服卡识别。因此，配合高精度放大器进行信号调理，是确保阀位反馈准确的关键环节。

• 一、位置传感器8000TDGN-15-01输出信号特征与放大需求

位置传感器8000TDGN-15-01基于差动变压器原理工作，初级线圈施加交流激励后，两组次级线圈输出与铁芯位移相关的交流电压。当铁芯处于中心位置时，两路次级电压幅值相等、相位相反，差值接近零；偏离中心时，差值随位移线性变化。然而，这一差动电压通常仅为毫伏至伏级，必须经过高精度放大器进行解调、滤波和放大，才能转换为0至10V直流电压或4至20mA标准信号，供DEH系统使用。

• 二、位置传感器8000TDGN-15-01与放大器的接线配合

接线时，位置传感器8000TDGN-15-01的初级线圈两根线接入放大器的交流激励输出端，获取稳定频率的激励源；两组次级线圈分别接入放大器的差分输入端。六线制接线必须严格对应，避免初级与次级混淆或极性接反。屏蔽电缆应在放大器端单点接地，防止外界电磁场耦合到微弱信号回路中。

• 三、位置传感器8000TDGN-15-01信号调理的关键环节

高精度放大器内部通常集成相敏检波电路，用于识别次级电压的相位和幅值，将交流信号转换为直流信号；随后通过低通滤波器滤除高频噪声，保留与位移对应的直流分量；最后经运算放大器按比例放大，并做线性补偿，使输出与位移保持严格的比例关系。部分智能型放大器还具备温度补偿功能，可减小环境温度变化带来的漂移。

• 四、位置传感器8000TDGN-15-01现场调试注意事项

调试时，先将铁芯置于机械零位，调整放大器零点电位器，使输出为量程下限；再将铁芯推至满行程，调整增益电位器，使输出达到量程上限。反复校验两到三个行程点，确认线性度良好。若发现输出波动，应检查屏蔽接地是否可靠、激励电压是否稳定。
信号放大与调理是LVDT可靠运行的重要保障。德阳东方一力供应的位置传感器8000TDGN-15-01结构稳定、信号一致性好，配合标准信号调理装置即可实现精准测量。若您在信号放大器选型或调试中遇到疑问，欢迎与东方一力交流探讨。
