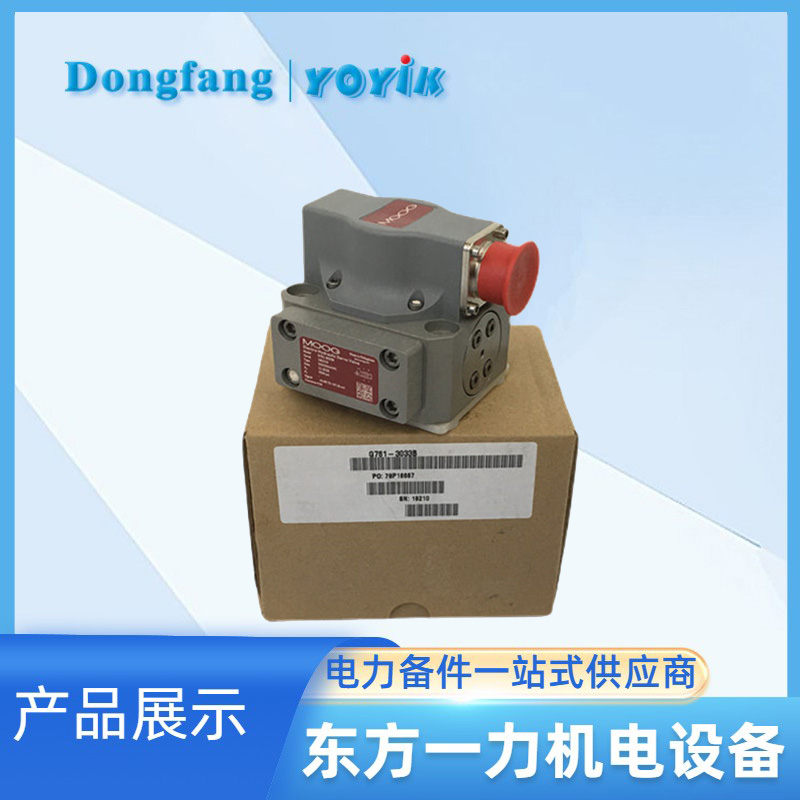

电液伺服阀G761-3034B：结构解析与核心组件
电液伺服阀G761-3034B是一种将电气信号转化为液压信号的装置，其结构主要包括电磁控制部分和阀体液压两个主要部分。以下是电液伺服阀G761-3034B的结构和电磁控制部分的详细介绍：
(1) 电磁控制部分：
磁式力矩马达： 电磁控制部分的核心是磁式力矩马达。它由磁铁、导磁体、可动衔铁、控制线圈和弹簧管组成。电磁线圈通电时，产生磁场，驱动可动衔铁旋转，从而控制阀体的运动。
(2) 阀体液压部分：
阀体： 阀体是电液伺服阀G761-3034B的主体，包含液压系统的关键组件。
阀套： 阀套通常包裹在阀体周围，起到固定和支撑的作用。
滑阀： 滑阀是阀体内部的移动部分，通过滑阀的运动，可以控制液体的流动。
喷嘴： 喷嘴是阀体中的一个部件，与挡板一起协调工作以控制液体的流量。
挡板： 挡板与喷嘴协同工作，通过改变它们之间的相对位置来调整液体的流动。
反馈杆： 反馈杆与滑阀、衔铁、挡板组件相连，用于提供阀体位置的反馈信号。
稳定工况下的工作： 在稳定工况下，无电流输入时，弹簧管支撑下，衔铁处于导磁体的中间位置，挡板在喷嘴的中间位置，喷嘴两侧的油压一致，滑阀处于中间位置，阀无液压输出。
执行机构需要动作时： 当执行机构需要动作时，电流由伺服阀放大器输入，力矩马达中的电磁线圈产生磁通，可动衔铁在磁铁上产生旋转力矩作用下旋转。这旋转带动挡板转动，改变喷嘴与挡板之间的相对位置，从而调整喷嘴前的油压，实现将电信号转变为力矩、机械位移信号，最终转变为油压信号。
弹簧管的作用： 为了增加调节系统的可靠性，在伺服阀中设置了弹簧管。它在突然断电时可以使滑阀偏移一侧，关闭汽阀，同时具有负反馈作用，增加调节系统的稳定性。
总体来说，电液伺服阀G761-3034B通过电磁控制部分和液压部分的协同作用，实现了对液体流动的精确控制，从而完成对汽轮机的调节任务。这种结构紧凑、响应迅速的设计使得伺服阀在火电机组中发挥着关键的作用。
