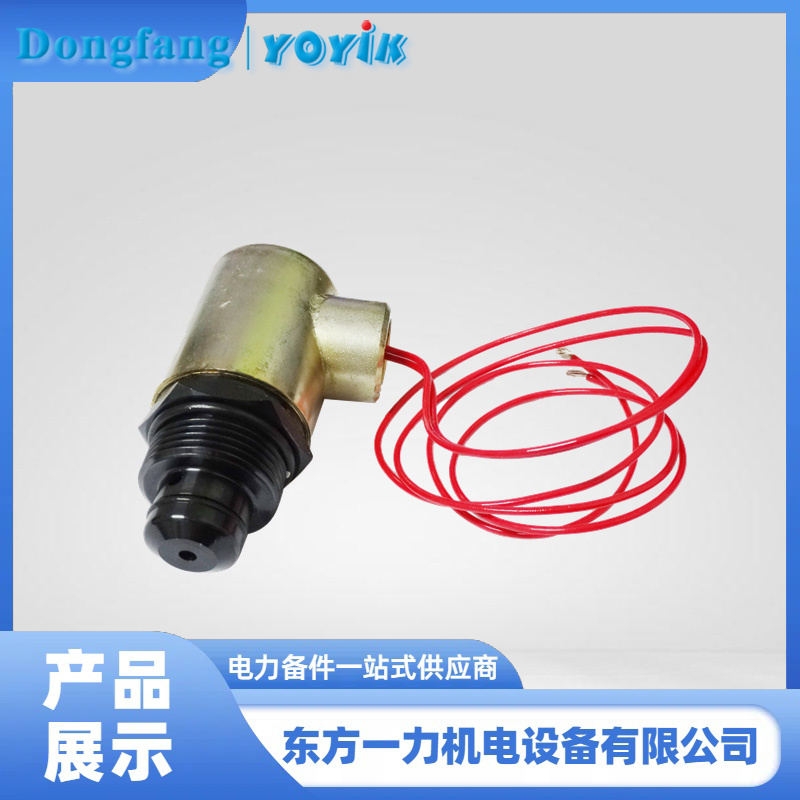

汽轮机OPC电磁阀Z2804076的联动控制与响应逻辑

OPC（Over Speed Protection Control，超速保护控制）电磁阀动作后，会关闭一系列关键阀门，以迅速切断汽轮机的进汽，防止汽轮机超速飞车事故的发生。以下是OPC电磁阀Z2804076动作后会关闭的阀门及其作用：

一、高中压调节汽门（GV）
关闭高中压调节汽门：
作用：高中压调节汽门（GV）是控制汽轮机进汽量的主要阀门。当OPC电磁阀Z2804076动作时，OPC油管路迅速泄压，导致调节汽门的油动机失去压力。
结果：调节汽门在弹簧力的作用下迅速关闭，切断汽轮机的进汽，防止转速进一步上升。
二、再热调节汽门（IV）
关闭再热调节汽门：
作用：再热调节汽门（IV）用于控制再热蒸汽进入汽轮机的流量。当OPC电磁阀Z2804076动作时，再热调节汽门的油动机同样会因OPC油管路泄压而失去压力。
结果：再热调节汽门在弹簧力的作用下迅速关闭，进一步切断汽轮机的进汽，确保汽轮机转速迅速下降。
三、抽汽逆止门
关闭抽汽逆止门：
作用：抽汽逆止门用于防止蒸汽从汽轮机的抽汽口反向流动。当OPC电磁阀Z2804076动作时，抽汽逆止门的油动机也会因OPC油管路泄压而失去压力。
结果：抽汽逆止门在弹簧力的作用下迅速关闭，防止蒸汽反向流动，进一步减少汽轮机的进汽量，确保转速迅速下降。
四、主汽门（TV）
主汽门的联动关闭：
作用：虽然主汽门（TV）由AST（自动停机遮断）电磁阀控制，但在某些情况下，OPC电磁阀Z2804076的动作可能会触发AST电磁阀的动作，导致主汽门关闭。
结果：主汽门关闭后，汽轮机的进汽被完全切断，确保汽轮机迅速停机。
五、其他相关阀门
关闭其他相关阀门：
作用：除了上述主要阀门外，OPC电磁阀Z2804076的动作还可能触发其他相关阀门的关闭，例如：
高压旁路阀：用于控制高压蒸汽旁路的阀门。
中压旁路阀：用于控制中压蒸汽旁路的阀门。
结果：这些阀门的关闭可以进一步减少蒸汽进入汽轮机的流量，确保汽轮机转速迅速下降。
六、OPC电磁阀Z2804076动作后的整体效果
迅速切断进汽：OPC电磁阀Z2804076动作后，高中压调节汽门、再热调节汽门和抽汽逆止门迅速关闭，切断汽轮机的进汽，防止转速进一步上升。
防止超速飞车：通过迅速切断进汽，OPC系统能够有效防止汽轮机超速飞车事故的发生，保护汽轮机的安全运行。
系统联动保护：在某些情况下，OPC电磁阀Z2804076的动作还可能触发AST电磁阀的动作，进一步关闭主汽门，确保汽轮机完全停机。
七、总结
OPC电磁阀Z2804076动作后，会关闭以下关键阀门：
高中压调节汽门（GV）：切断主要进汽通道。
再热调节汽门（IV）：切断再热蒸汽通道。
抽汽逆止门：防止蒸汽反向流动。
主汽门（TV）：在某些情况下，可能联动关闭主汽门。

其他相关阀门：如高压旁路阀、中压旁路阀等。

通过这些阀门的迅速关闭，OPC系统能够有效切断汽轮机的进汽，防止超速飞车事故的发生，确保汽轮机的安全运行。
