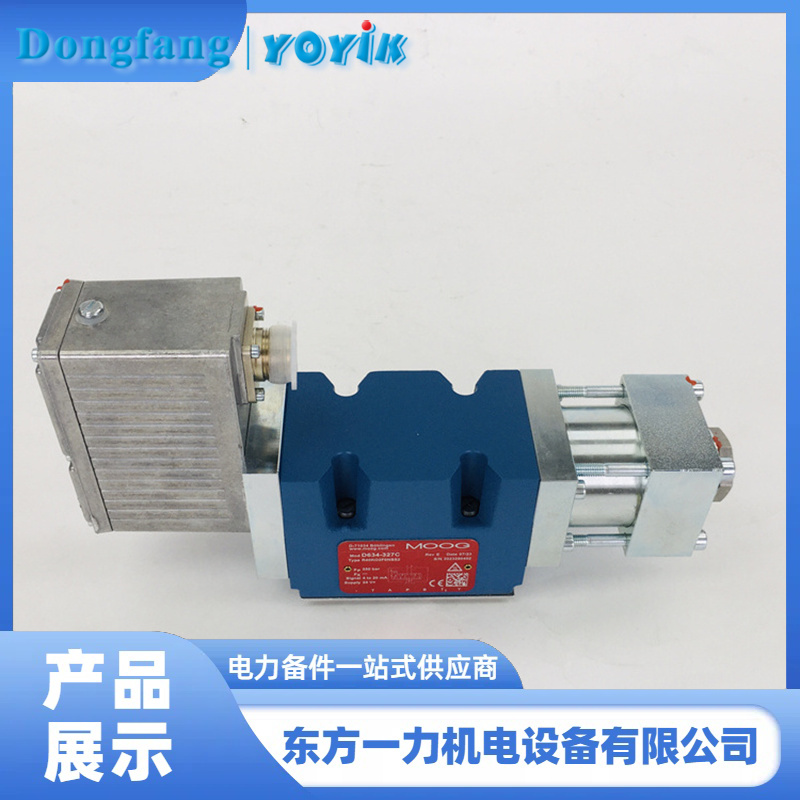

伺服阀D634-319C保障电厂执行机构精准动作

伺服阀D634-319C是一种高性能的电液伺服阀，广泛应用于需要精确控制液压执行机构的位置、速度或力的场合。其主要组成部件及其作用如下：

主要组成部件及作用
力矩马达（Torque Motor）
作用：将电信号转换为机械运动。力矩马达接收来自控制器的小电流信号，并将其转换成一个小的旋转运动或线性位移。这个运动用于驱动先导级阀芯，从而改变油路的方向和流量。
先导级（Pilot Stage）
作用：由力矩马达直接驱动，通常包含一个小型滑阀或喷嘴挡板装置。它负责根据力矩马达的动作调整主阀芯两侧的压力差，从而引导高压油流向主阀芯的一侧或另一侧。
主阀芯（Main Valve Spool）
作用：根据先导级产生的压力差移动，以控制进入执行器（如油缸）的液压油流量和方向。主阀芯的移动直接影响到执行器的速度和方向。
反馈弹簧（Feedback Spring）
作用：在一些设计中，为了实现位置闭环控制，伺服阀内部可能包含反馈弹簧。它与执行器连接，通过机械反馈机制确保主阀芯能够返回到正确的位置，以便准确响应输入信号的变化。
液压放大级（Hydraulic Amplifier Stage）
作用：放大先导级产生的小幅度运动，使之足以驱动较大的主阀芯。这一步骤对于提高系统的响应速度和控制精度至关重要。
内置过滤器
作用：保护伺服阀免受污染物的影响，延长使用寿命并保持性能稳定。内置过滤器通常位于入口处，确保只有清洁的液压油能进入伺服阀。
节流孔（Orifices）
作用：用于调节流体的流动路径和速率，帮助维持系统内的适当压力水平，并有助于实现精确的流量控制。
外壳和连接件
作用：提供物理保护和支持，同时确保所有组件正确安装并对齐。此外，还包含了必要的接口，以便于与其他液压系统组件相连。
电气接头
作用：用于连接伺服阀与控制系统，传输控制信号至力矩马达。
每个部件的设计和功能都旨在共同工作，以实现对液压系统的精确控制。通过这种方式，伺服阀D634-319C可以实现快速响应、高精度定位以及可靠的长期运行，特别适用于如汽轮机DEH控制系统等要求苛刻的应用场景。
选电厂备件找电厂备件供应商，德阳东方一力机电设备有限公司供应电厂用：单向阀、减速箱、温度调节阀、真空泵、蝶阀、油泵、关断阀、卸荷阀、隔离阀、溢流阀、停机电磁铁、差压阀、电磁换向阀、齿轮泵、止回阀、浮球阀、遮断阀、安全阀、换向阀。
