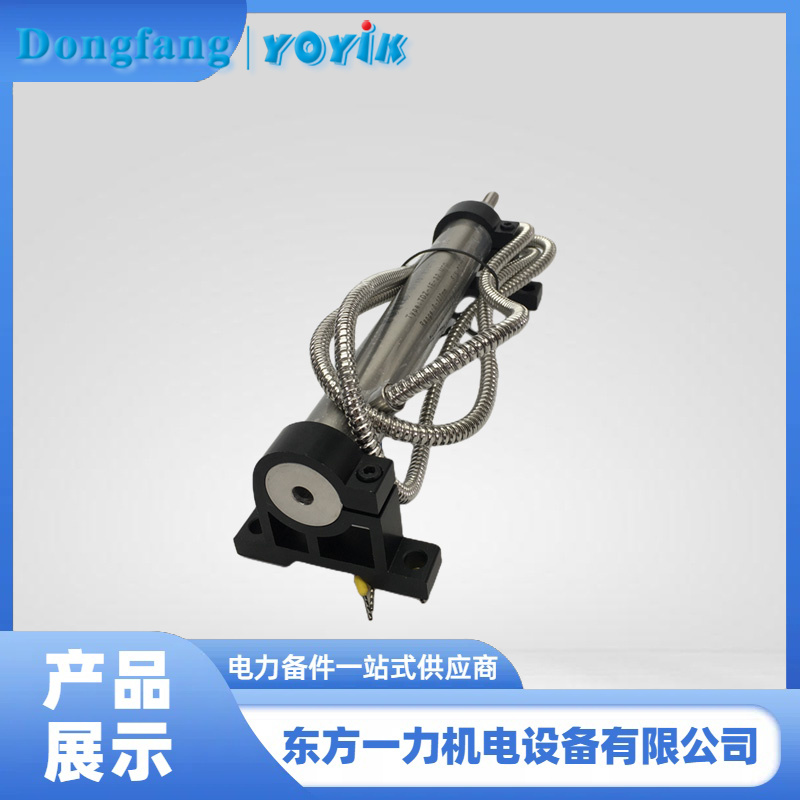

控制系统LVDT HTD-300-3在高压主汽门的应用

在高压主汽门进行后备保护动作时，控制系统LVDT HTD-300-3反馈信号可以作为重要的辅助手段来判断阀门的关闭状态。以下是控制系统LVDT HTD-300-3反馈信号如何辅助判断阀门关闭状态的具体过程和作用：

1. 后备保护动作的触发
ETS跳闸指令：当机组出现故障或异常情况时，ETS（紧急跳闸系统）会发出跳闸指令，触发高压主汽门的后备保护动作。
电磁阀动作：在高压主汽门的执行机构上，安装有试验快关电磁阀。当ETS产生跳闸指令时，该电磁阀带电，将卸载阀的复位油泄掉，导致卸载阀动作，使高压主汽门关闭。
2. LVDT反馈信号的作用
实时监测阀门位置：控制系统LVDT HTD-300-3安装在高压主汽门的执行机构上，能够实时监测油动机活塞的位移，从而反映阀门的实际位置。LVDT的反馈信号是一个与活塞位移成线性关系的电信号，通过信号调理后传输至MEH（机械液压电调）系统。
辅助判断阀门关闭状态：在后备保护动作触发后，MEH系统会通过LVDT反馈信号来判断阀门是否已经关闭到安全位置。具体过程如下：
3. 判断逻辑
信号比较：MEH系统会将LVDT反馈的信号与预设的全关位置信号进行比较。如果LVDT反馈的信号接近或等于全关位置信号，说明阀门已经关闭到安全位置。
阈值设定：为了提高判断的可靠性，会设定一个关闭阈值。例如，如果LVDT的全关位置信号为0，可以设定一个关闭阈值为0.1（假设LVDT的输出范围为0-10V）。当LVDT反馈的信号小于或等于0.1时，MEH系统认为阀门已经关闭。
动态监测：在阀门关闭过程中，LVDT反馈信号会实时变化。MEH系统可以通过监测信号的变化趋势来判断阀门的关闭过程是否正常。如果信号变化平稳且最终达到全关位置，说明阀门关闭正常；如果信号变化异常（如突然跳变或停滞），可能需要进一步检查阀门的机械状态。
4. 安全保护措施
快速响应：如果LVDT反馈信号表明阀门未在预期时间内关闭到安全位置，MEH系统可以触发进一步的安全措施，如发出警报、启动备用保护装置或采取其他紧急措施。
冗余设计：为了提高系统的可靠性，会安装两个LVDT。在判断阀门关闭状态时，MEH系统可以取两个LVDT信号中的高值或低值，或者计算平均值，以减少因单个LVDT故障导致的误判。
5. 实际应用示例
假设高压主汽门的LVDT反馈信号范围为0-10V，其中0V表示阀门全关，10V表示阀门全开。在后备保护动作触发后，MEH系统会监测LVDT的反馈信号：
初始状态：假设初始时LVDT反馈信号为8V，表示阀门处于部分开启状态。
关闭过程：在ETS跳闸指令触发后，电磁阀动作，阀门开始关闭。LVDT反馈信号逐渐下降。
最终状态：如果在规定时间内，LVDT反馈信号下降到0.1V以下，MEH系统认为阀门已经关闭到安全位置。
异常处理：如果LVDT反馈信号下降缓慢或停滞在某个值（如2V），MEH系统会发出警报，并采取进一步的安全措施。
6. 总结

控制系统LVDT HTD-300-3反馈信号在高压主汽门进行后备保护动作时，通过实时监测阀门位置、与预设的全关位置信号进行比较、设定关闭阈值以及动态监测信号变化趋势，能够有效辅助判断阀门的关闭状态。这种反馈机制不仅提高了系统的可靠性，还为紧急情况下的快速响应提供了重要支持。
