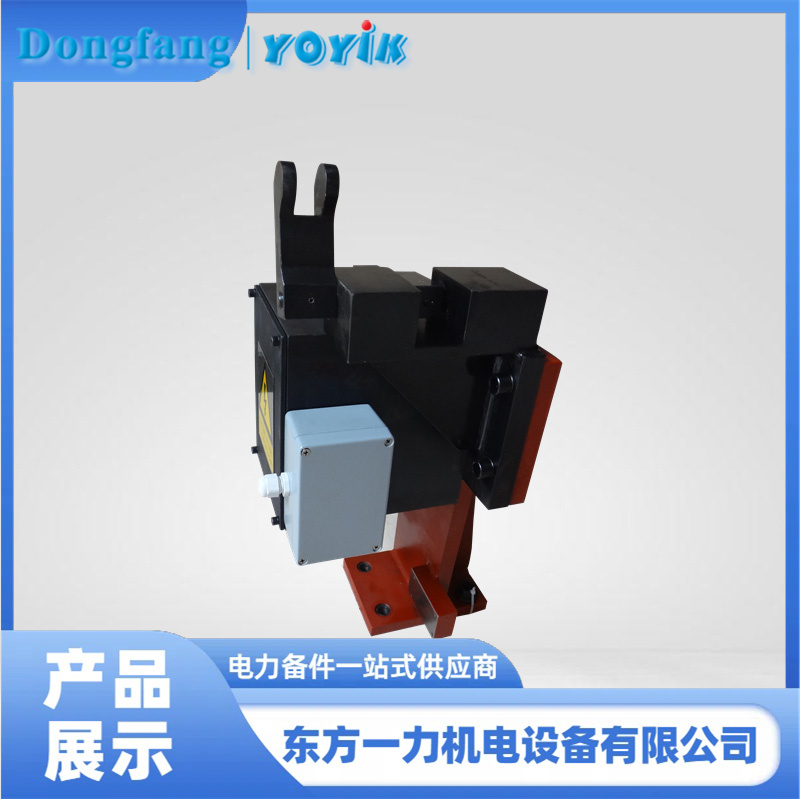

机械停机电磁铁 DF2025：如何推动机械跳闸阀？

产品介绍人：黄丽 13547079933 0838-2207616

在汽轮机DEH调节保安系统中，机械停机电磁铁（如3YV）的“带电动作跳机”是机组紧急停机的关键环节，不少工程师对其“如何通过机械结构推动机械跳闸阀向右动作”及“动力来源”存在疑问。结合东方一力20余年电站设备服务经验及DL∕T571-2014《电厂用磷酸酯抗燃油运行维护导则》要求，今天就以东方一力供应的机械停机电磁铁DF2025为例，详细拆解这一过程。

• 一、机械停机电磁铁DF2025的“带电动作”：电磁力为核心动力源

机械停机电磁铁的动力来源是“电磁力”，东方一力的DF2025型号通过优化电磁线圈设计，能稳定输出足够推力，确保机械跳闸阀可靠动作，符合DL∕T571-2014“安全保护元件需具备稳定动力输出”的要求。
带电产生电磁力：机械停机电磁铁DF2025由电磁线圈、铁芯、推杆等核心部件组成。正常运行时，线圈失电，铁芯在复位弹簧作用下处于“缩回”状态；当机组出现跳机信号（如超速、轴向位移超标）时，DEH系统给DF2025线圈通电，线圈产生强电磁力，克服复位弹簧的弹力，将铁芯快速吸合、向前推出。东方一力的DF2025电磁线圈采用耐高温铜线绕制，能在150℃环境下稳定产生电磁力，避免高温导致动力不足。
电磁力转化为机械推力：DF2025的铁芯与推杆刚性连接，铁芯吸合推出时，会带动推杆同步向前运动，将电磁力转化为推动机械跳闸阀的机械推力。其推杆行程经过精准校准（通常为15-20mm），确保能有效触达机械跳闸阀的触发部件，不会因行程不足导致动作失效——这也是东方一力在生产DF2025时，严格遵循汽轮机机型设计参数的关键体现。

• 二、推动机械跳闸阀向右动作：机械结构的“传动与触发”

机械停机电磁铁DF2025通过推杆与机械跳闸阀的联动结构，实现“推力传递-阀芯移位-安全油泄放”的跳机过程，整个机械传动逻辑需精准匹配。
推杆推动机械跳闸阀的触发杠杆：机械跳闸阀左侧设有触发杠杆，DF2025的推杆前端与触发杠杆接触。当DF2025带电推杆推出时，会对触发杠杆施加向右的推力，使杠杆绕支点顺时针转动。东方一力在供应DF2025时，会配套提供推杆与触发杠杆的适配垫片，可通过增减垫片调整接触间隙，确保推力能无损耗传递。
杠杆带动阀芯向右移位：触发杠杆另一端与机械跳闸阀的阀芯相连，杠杆转动时会带动阀芯同步向右移动。机械跳闸阀的阀芯在正常位置时，会堵住安全油的泄油口；当阀芯向右移位后，泄油口被导通，系统内的安全油通过泄油口快速排出，压力骤降。这一过程需确保阀芯移动顺畅，东方一力的DF2025因推力稳定，能避免阀芯因推力不均出现卡涩，保障泄油动作可靠。
安全油泄放触发跳机：安全油压力下降后，电磁快关阀、关断阀等部件失去安全油支撑，会快速切断EH供油，导致主汽门、调门紧急关闭，实现机组跳机。整个过程从DF2025带电到调门关闭的响应时间≤0.5秒，符合汽轮机对紧急停机的速度要求，这也得益于DF2025优异的电磁力输出与机械传动效率。

• 三、机械停机电磁铁DF2025的适配与维护：保障跳机可靠性

要确保机械停机电磁铁长期稳定发挥作用，需选择适配产品并做好日常维护，东方一力的DF2025在这两方面具备显著优势。
精准适配汽轮机机型：DF2025根据不同机组（如300MW、600MW）的机械跳闸阀尺寸、触发力要求定制，其安装孔距、推杆直径与原机完全一致，无需修改安装支架即可直接替换。产品出厂前需经过1000次带电动作测试、高低温环境适应性测试，符合DL∕T571-2014对安全元件的质量标准，避免因适配不当导致跳机故障。
日常维护要点：每6个月检查DF2025的线圈绝缘电阻（应≥50MΩ），避免线圈老化导致电磁力下降；每年拆解检查推杆与复位弹簧，若发现推杆磨损或弹簧弹力不足，及时更换（东方一力可提供配套备件）；此外，需定期清洁DF2025与机械跳闸阀的接触部位，防止灰尘杂质影响推力传递。

总之，机械停机电磁铁（如DF2025）以电磁力为动力源，通过推杆、触发杠杆的机械传动，推动机械跳闸阀向右动作实现跳机。选择东方一力供应的DF2025，能确保这一过程稳定可靠，为机组安全防护筑牢防线。若在DF2025选型、安装或维护中遇到疑问，可随时联系东方一力技术团队获取支持。
