MCS-II转速表，实时测转速+超速保护
产品介绍人：黄丽 13547079933 0838-2207616
什么是MCS-II转速表？
MCS-II（Microprocessor-based Control System II）是一种基于微处理器的智能转速测量与监控系统，用于大型汽轮发电机组的转速监测、超速保护和运行状态分析。
它不仅能够实时显示汽轮机的转速，还能在转速异常（如超速）时触发保护动作，防止设备损坏，是“ETS”（汽轮机紧急跳闸系统）中的核心信号源之一。
实时转速测量
测量范围：0 ～ 5000 rpm（可根据机组调整）
精度：±0.1% FS（满量程）
采用非接触式磁电或电涡流传感器采集信号
超速保护功能
设置多级报警与跳闸阈值（如：3050 rpm 报警，3300 rpm 跳机）
三取二（3oo2）逻辑判断，提高保护可靠性
历史数据记录
存储最近若干次启停过程的转速曲线
支持故障追忆与趋势分析
通信与接口功能
支持4-20mA模拟输出
提供RS485或以太网接口，接入DCS或SIS系统
可实现远程监控与诊断

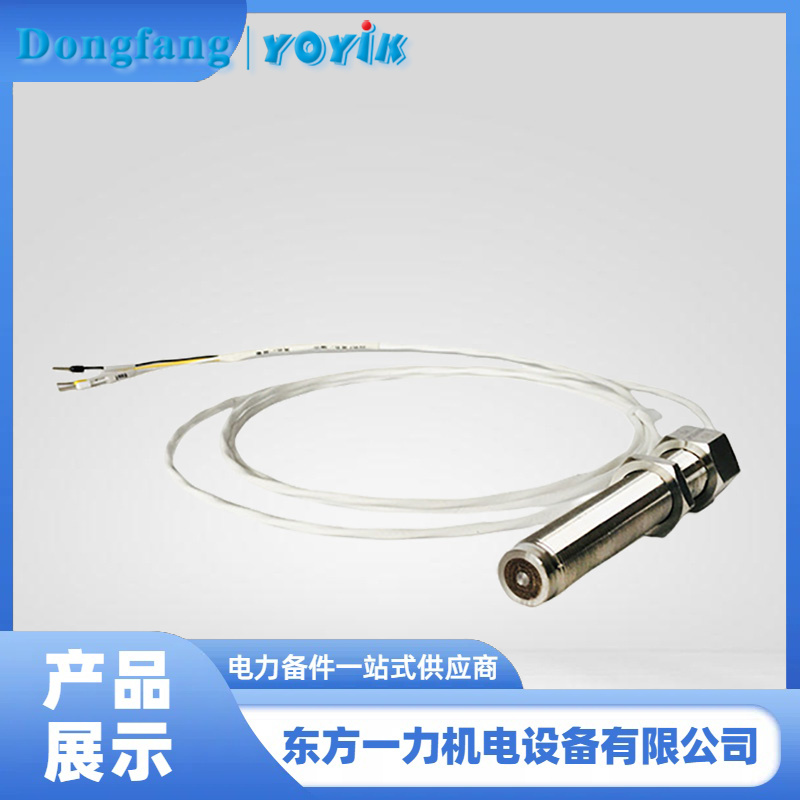

安装于汽轮机前轴承箱附近
感应转子上齿轮或凹槽的通过频率
输出脉冲信号（TTL或正弦波）
信号处理单元（MCS-II主机）
接收传感器信号，进行滤波、整形、计频
通过微处理器计算实时转速
判断是否达到报警或跳闸值
显示面板
LED显示当前转速、状态指示灯
可查看报警记录、参数设置
继电器输出模块
输出报警、跳闸等开关量信号至ETS系统
工作原理简述：
传感器检测转子每转过的齿数，产生频率信号 → 频率与转速成正比 → MCS-II通过测频法换算为rpm → 显示并判断是否超限 → 触发相应保护动作。
1. 安装要求
传感器安装间隙需符合规定（0.8～1.2mm）
避免电磁干扰，信号线应使用屏蔽电缆并单独敷设
2. 日常巡检要点
观察显示是否正常，有无报警闪烁
检查接线端子是否松动、腐蚀
定期核对转速值与DCS系统一致性
3. 定期校验
每年进行一次静态校验（可用转速校验仪模拟信号）
启动前需做超速保护试验（按规程执行）
