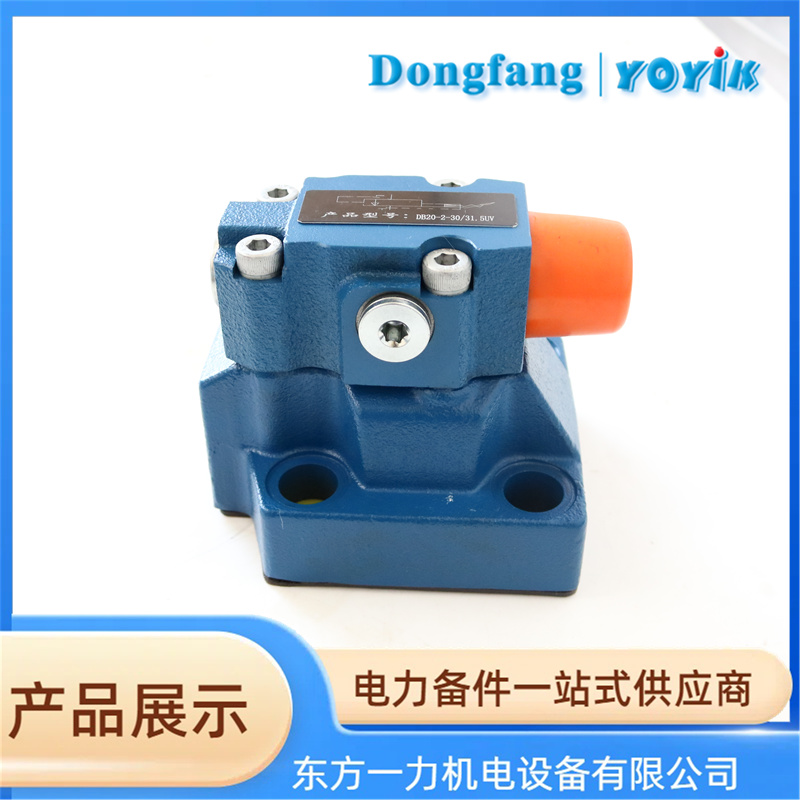

卸荷阀DB20-2-30B/315UV动作后油如何快速泄放？

产品介绍人：黄丽 13547079933 0838-2207616

在330MW汽轮机调节保安系统中，高压主汽门油动机作为关键执行机构，其快速、可靠关闭直接关系到机组安全。而实现这一“快关”功能的核心部件之一，正是安装在集成块上的卸荷阀 DB20-2-30B/315UV。

当汽轮机发生故障需紧急停机时，危急遮断系统（AST）动作，导致AST油压迅速泄放。此时，DB20-2-30B/315UV卸荷阀的控制腔失压，在弹簧力作用下阀芯瞬间开启，油动机活塞有杆腔内的高压抗燃油便通过卸荷阀内部大通径流道，直接排向压力回油母管。这一路径避开了节流孔和电磁阀等节流元件，形成一条低阻、高效的泄油通道。
正是这种“直排式”设计，使得油缸有杆腔压力在极短时间内骤降，操纵座上的强力关闭弹簧得以迅速推动活塞回缩，带动主汽门全关。若卸荷阀响应迟缓或通流能力不足，将显著延长阀门关闭时间，可能引发超速、水冲击等严重事故。
因此，卸荷阀的可靠性、响应速度与通流能力至关重要。东方一力供应的DB20-2-30B/315UV卸荷阀，专为EH系统高清洁度、高响应性工况设计，采用优质不锈钢阀芯与精密配合间隙，确保在10微米过滤精度下长期稳定运行；其开启压差小、泄油通径大，实测快关时间完全满足0.15~0.3秒的技术要求。同时，该阀结构紧凑，可直接替换原装进口产品，已在多个300MW及以上等级机组成功应用，故障率低、维护便捷。
值得一提的是，DB20-2-30B/315UV还内置防卡涩导向结构，并与集成块上的逆止阀协同工作，有效防止回油倒灌或AST油串扰，保障在线检修时的安全隔离。
作为一线维护人员，我们深知：一个小小的卸荷阀，关键时刻就是机组安全的“最后一道闸门”。选择像东方一力这样深耕电站液压系统多年的供应商，不仅能获得性能匹配的优质备件，更能获得从选型、安装到故障诊断的全流程技术支持。

下次巡检时，不妨多关注一下你机组上的卸荷阀——它虽沉默，却时刻守护着汽轮机的安全边界。
