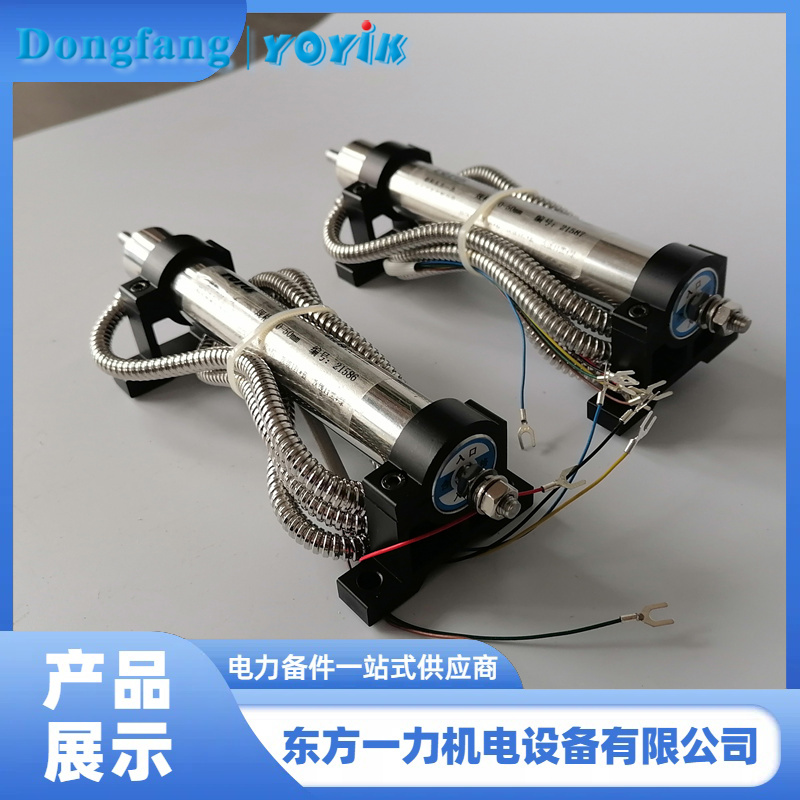

高调门位移传感器 5000TDZ-A电缆屏蔽检测
产品介绍人：黄丽 13547079933 0838-2207616
高调门位移传感器 5000TDZ-A 的反馈信号传输电缆发生接地或传入干扰信号时，会破坏 DEH 系统的闭环控制精度，直接导致调门异常动作，具体影响如下：
反馈信号失真，引发调门误动作
电缆接地会导致 LVDT 输出的交流信号被分流，使传输至 DEH 系统的反馈信号幅值衰减或畸变。例如，接地位置靠近传感器端时，信号可能被严重削弱，DEH 会误判调门开度偏小，持续发出开阀指令，导致调门过度开启；若接地位置不稳定（如间歇性接地），信号会随接地状态变化而忽强忽弱，引发调门开度频繁波动。
此外，接地可能导致反馈信号与大地形成回路，引入 50Hz 工频干扰，使信号叠加杂波，进一步加剧调门调节的混乱。
闭环控制失衡，产生周期性摆动
正常情况下，反馈信号与指令信号的偏差驱动伺服阀精准调节。电缆接地导致反馈信号失真后，偏差计算出现错误：若反馈值持续小于实际开度，系统会反复开大调门，直至实际开度远超指令值，此时功率反馈触发关阀指令，形成 “开度过大 - 紧急关小 - 关度过小 - 重新开大” 的往复摆动，与案例中 3 号高调门 “40%-49% 大幅波动” 的现象类似。
信号波动引发调门高频振荡
干扰信号（如附近动力电缆的电磁辐射、设备振动导致的接触不良）会使反馈信号产生无规律跳变。例如，干扰信号导致反馈值瞬间升高时，DEH 判定调门过开，立即驱动伺服阀关小；随后反馈值因干扰消失而骤降，系统又紧急开大调门。这种高频调节会使调门在目标开度附近快速振荡，幅度通常为 1%-5%，虽未达到大幅摆动程度，但会导致进汽量不稳定，影响机组负荷稳定。
双传感器互扰加剧调节异常
机组通常配置双 LVDT（如 5000TDZ-A 与另一传感器），采用高选逻辑处理信号。若其中一路电缆传入强干扰，会导致两路信号偏差增大：正常传感器反馈真实位置，故障传感器反馈波动值，DEH 可能误选波动信号作为控制依据，使调门跟随干扰信号动作，加剧摆动幅度。此外，干扰信号若耦合至伺服板（如 ASA506A），还会导致控制信号本身失真，进一步恶化调门调节性能。
负荷波动与稳定性下降
调门异常摆动直接导致汽轮机进汽量周期性变化，引发机组负荷波动（如案例中 165MW-195MW 波动）。对于孤网运行机组，负荷波动还会影响电网频率稳定，增加转速控制难度。
设备磨损加速
调门的频繁摆动会加剧阀杆与阀座的摩擦，导致密封面磨损、漏汽量增大；同时，伺服阀因高频动作而加速内部滑阀磨损，可能引发卡涩等二次故障，增加检修成本和停机风险。
综上，反馈信号传输电缆的接地或干扰会通过破坏信号完整性，打破 DEH 闭环控制平衡，导致调门摆动、负荷波动及设备损伤，需通过严格的线路铺设工艺（如屏蔽接地、远离强电磁源）和定期绝缘检测预防此类问题。
