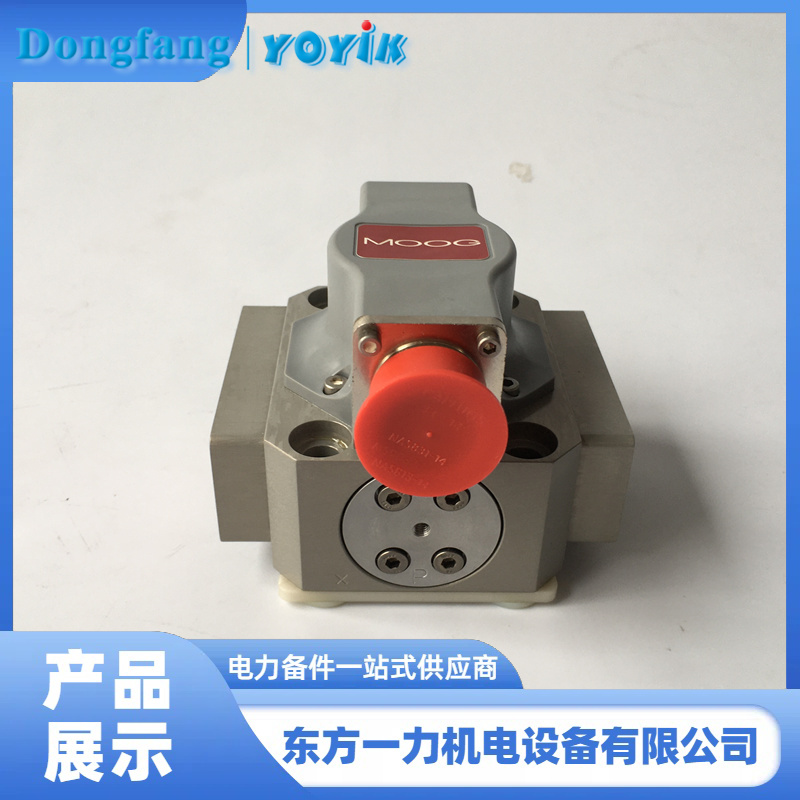

G761-3969B伺服阀检修后安装：油动机连接精度保障

产品介绍人：黄丽 13547079933 0838-2207616

伺服阀与油动机的连接精度直接影响汽轮机调节稳定性，G761-3969B作为高精密元件，检修后安装需格外注重细节。结合东方一力多年现场经验，分享一套实用的精度保障流程，让安装更稳妥。

首先做好安装前准备：一是清洁到位，用抗燃油擦拭伺服阀连接面与油动机接口，去除油污、铁屑等杂质，避免颗粒进入间隙（伺服阀阀芯与阀套间隙仅2μm，极易卡涩）；二是检查配件，确认连接螺栓为12.9级高强度规格，密封圈选用氟橡胶材质（适配磷酸酯抗燃油），东方一力供应的G761-3969B伺服阀配套原厂密封件，适配性更优。
核心步骤是对准校准：将G761-3969B伺服阀缓慢贴近油动机接口，确保安装面平行贴合，无翘边错位。关键是保证伺服阀输出轴与油动机推杆同轴度偏差≤0.1mm，可通过百分表辅助测量，若偏差过大，微调伺服阀安装支架，而非强行紧固。东方一力G761-3969B伺服阀采用模块化设计，安装定位孔精度更高，大幅降低对准难度。
紧固工艺需严格把控：按对角线交叉顺序分步拧紧螺栓，每步扭矩递增至规定值（通常8-12N・m，具体参照机组手册），避免单侧受力导致接口变形。紧固后复查：用手轻推油动机推杆，应无卡滞感，伺服阀滑阀位移反馈值与推杆行程一致，偏差不超过±0.05mm。
最后进行安装后验证：通入13.8MPa额定油压，无泄漏现象；输入±4-20mA控制信号，油动机动作响应迅速，无迟滞或振荡。若出现偏差，可通过伺服阀零点调整旋钮微调，确保调节精度达标。
选择东方一力供应的G761-3969B伺服阀，不仅能获得精准的安装定位设计，还可享受专业技术指导，让检修后安装更高效、连接更可靠，为机组稳定运行筑牢基础。
