高调门伺服阀SV4-20(15)57-80/40-10-S451内漏诊断

案例简述

某西北电厂350MW超临界机组在运行中频繁出现EH油温异常升高、油泵电流持续攀升现象。技术人员通过系统排查，发现高压调节阀油动机伺服阀存在内漏，导致有压回油量激增、油温劣化加速。经更换我司供应的SV4-20(15)57-80/40-10-S451高调门伺服阀后，油温从54℃降至35℃，油泵电流从57A降至40A，系统稳定性显著提升。该案例为汽轮机调节系统内漏故障诊断提供了典型范式。
技术分享：如何通过参数监测判断伺服阀内漏
核心参数：EH油泵电机电流
在该案例中，判断伺服阀是否存在内漏主要通过监测EH油泵电机电流的变化来实现。其原理如下：
内漏导致系统回油量增加：伺服阀内漏时，高压油未经调门做功直接通过泄漏路径返回油箱，形成“短路循环”。根据DL/T 571-2014《电厂用磷酸酯抗燃油运行维护导则》，系统回油量每增加1L/min，油泵需额外提供约0.3kW功率以维持压力，直接反映为电流上升。
电流与泄漏量的线性关系：案例中，CV1调门伺服阀内漏时，油泵电流从39A升至45A（增幅15.4%），与阀门活动试验中调门开度变化时的电流波动形成对比。正常伺服阀（如更换后的CV4）在相同工况下电流无变化，验证了内漏与电流的强相关性。
动态监测排除干扰：技术人员通过对比停机前后的电流趋势（如9月28日启动时37A vs 10月3日58A），结合调门开度、负荷等参数，排除了环境温度、泵效率下降等干扰因素，锁定伺服阀为泄漏源。

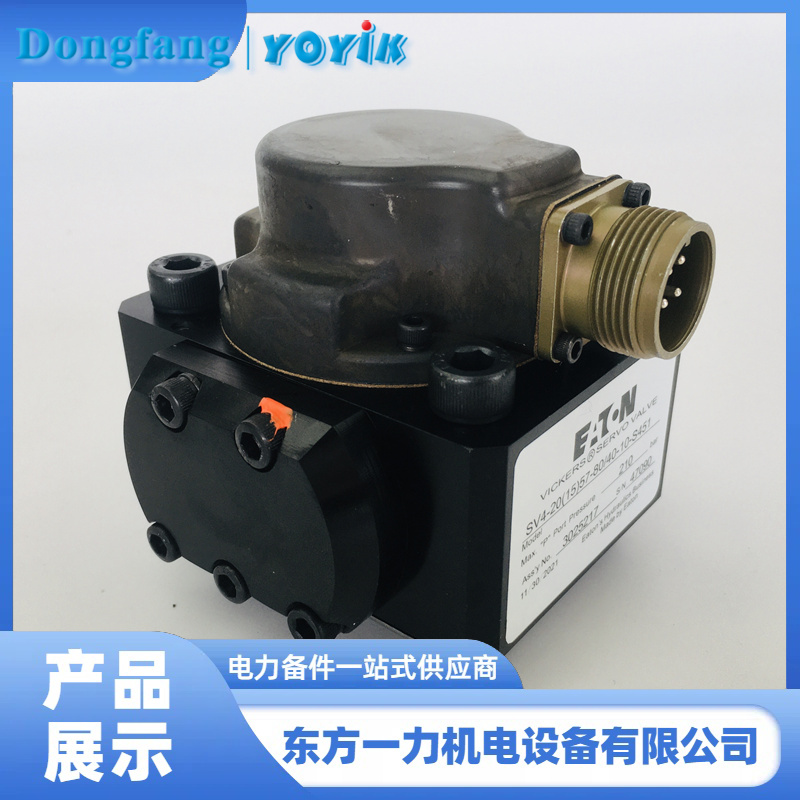

推荐解决方案：东方一力SV4-20(15)57-80/40-10-S451高调门伺服阀
针对此类故障，我司提供的SV4-20(15)57-80/40-10-S451伺服阀具有以下优势：
高精度控制：采用双喷嘴挡板结构，分辨率达0.1%，确保调门开度与指令严格同步，减少无效回油。
抗污染设计：滤芯精度达3μm，符合ISO 4406标准，有效拦截杂质，延长阀芯寿命。
快速响应：阶跃响应时间≤15ms，满足超临界机组调频需求，避免因迟滞导致的油压波动。
总结
伺服阀内漏的早期诊断需紧扣EH油泵电流这一核心参数，结合阀门活动试验与历史趋势分析，可快速定位故障。我司SV4-20系列伺服阀已在多家电厂成功应用，助力用户实现“零非停”目标。如需技术咨询或产品选型，欢迎联系东方一力专业团队。
