转速探头143.35.19-1焊接后波形异常

转速探头143.35.19-1电缆航空插头松动后重新焊接，为什么波形往往不能恢复至起初状态？

转速探头143.35.19-1焊接后波形异常原因
重新焊接后波形无法恢复，主要与以下因素有关：
接触电阻变化：焊接温度控制不当会导致焊点内部形成虚焊或冷焊，接触电阻增大。信号传输过程中产生压降，使输出幅值降低，波形幅值无法达到原始水平。
分布电容增加：焊接时若焊锡用量过多，焊点体积增大，相邻引脚间形成寄生电容。高频信号通过时产生相移和衰减，波形出现畸变或毛刺。
绝缘层损伤：高温焊接可能使电缆绝缘层老化变硬，屏蔽性能下降，外界干扰信号混入，基线稳定性变差。
转速探头143.35.19-1焊接操作注意事项
为避免焊接引入问题，需注意以下操作要点：
温度控制：烙铁温度控制在300-350℃，焊接时间不超过3秒，避免热量传导损伤内部线圈。
焊锡用量：焊点应饱满但不过量，避免焊锡流淌至相邻引脚形成桥接。
屏蔽层处理：屏蔽层应单独焊接并可靠接地，保持原有屏蔽效果。
焊后检测：焊接完成后用万用表测量接触电阻，用示波器比对波形，确保信号质量。

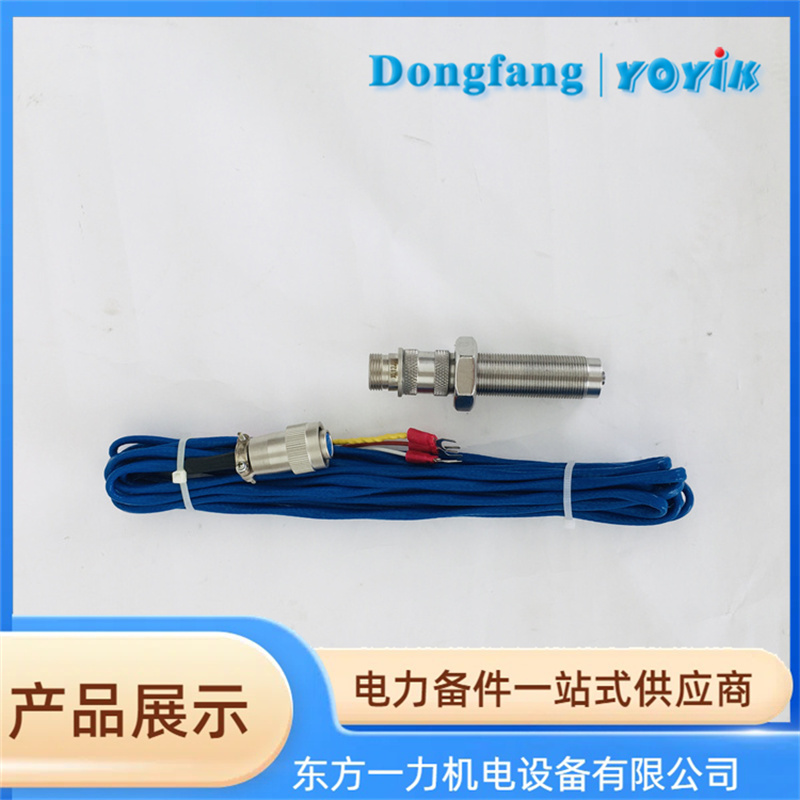

东方一力供应的转速探头143.35.19-1采用航空插头连接，接触可靠，信号传输稳定。若现场焊接条件有限，建议直接更换新品，确保测量精度。
日常维护中，定期检查插头紧固状态，发现松动及时处理，可减少焊接次数，延长探头使用寿命。遇到疑难问题，欢迎与专业技术人员交流探讨。
