位移传感器HTACC-LT-617Z阀门开度信号转换流程

LVDT传感器HTACC-LT-617Z的信号转换原理

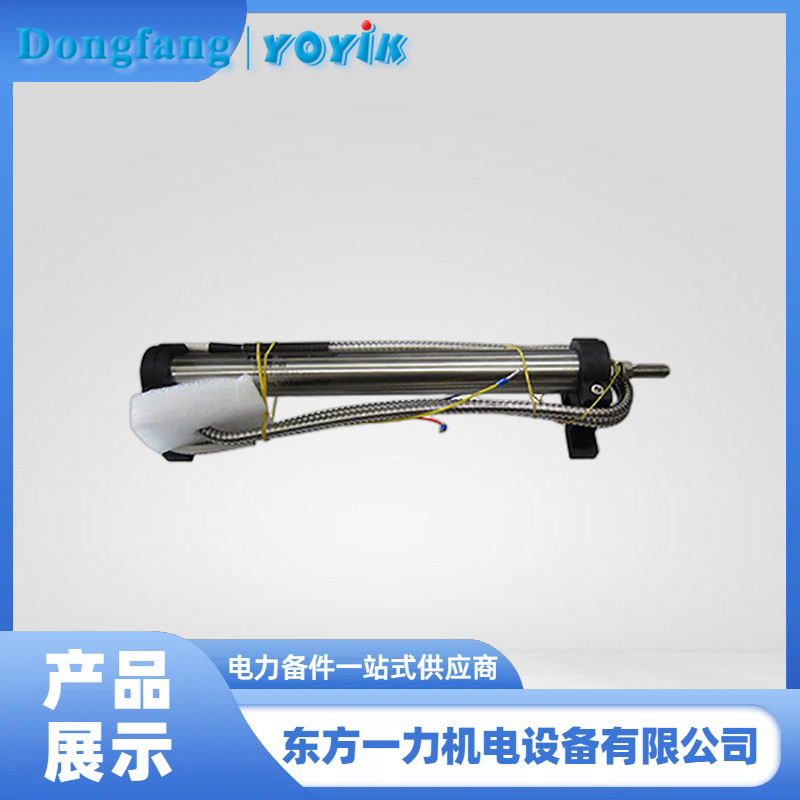

LVDT（线性可变差动变压器）作为DEH系统中的核心测量元件，其信号转换过程基于电磁感应原理。东方一力供应的HTACC-LT-617Z传感器内置初级线圈和两个对称的次级线圈。当油动机活塞带动感应杆移动时，初级线圈产生的交变磁场在次级线圈中感应出电压信号。两个次级线圈采用反极性串联，输出电压差值与感应杆的位移成正比，从而将机械位移转化为电信号。
LVDT传感器HTACC-LT-617Z的信号处理流程
信号采集：HTACC-LT-617Z实时采集阀门开度的机械位移，通过电磁感应将其转化为0-4V的电压信号。
信号比较：采集到的电压信号与计算机指令值在伺服放大器中进行比较，得出偏差值。
功率放大：偏差值经过功率放大后转化为电流信号，驱动电液伺服阀调整油动机活塞位置。
闭环控制：当阀门开度与指令值一致时，偏差值为零，系统进入稳定状态，完成一次闭环控制流程。
东方一力供应的HTACC-LT-617Z传感器采用耐高温线圈和精密机械结构，能够适应电站高温、高振动的恶劣环境。其线性度误差实际小于0.1%，确保信号转换的高精度和稳定性。在实际应用中，该传感器已在国内多家火电机组中稳定运行，为DEH系统的可靠控制提供了坚实保障。
通过HTACC-LT-617Z的信号转换流程，工程师可以清晰理解阀门开度信号如何从机械位移转化为电信号，并最终实现对汽轮机组的精确控制。在日常维护中，定期检查传感器的紧固状态和信号输出精度，能够有效预防因LVDT故障导致的机组运行异常。
其他相关产品清单
针对汽轮机发电机组运维升级需求，东方一力另行供应以下配套备品配件：
小机就地转速表 DF9011
压力释放阀 YSF8-55/130
铠装热电偶 TE-211
传感器 HTACC-LT-608Z
LVDT变送器 XCBSQ-01/1000-01-02
LVDT传感器 控制系统 191.36.09.03
点火电缆 TDG-4/5000
励磁整流桥控制接口板CSI PC D231B
电接点液位通用报警器 UDB4-10-04X
螺栓加热棒 ZJ-16.5-9
压力开关 H100-701
声波传感器 DZXL-VI-T/E2
LVDT变送器 XCBSQ-04/200-02-22
电机 YZPE-160M2-4
高温转速传感器 CS-1H-G-085-03-02
东方 DF311180-90-11-02
转速传感器 SFS-2G01
高温型弹簧位移传感器 TH-3G-50-15-01
压力变送器 HDA4744-A-250-000
LVDT位移传感器 5000AT
信号发生器 CYB-I
电流表 SF96 C2 0-1000A
LVDT油动机行程传感器 DET-300A
位移传感器LVDT 4000TD-D27-A4
加热棒 DJ-21
传感器 HTD-150-6H
油动机行程传感器 268.33.01.01（3)
高中压缸胀差传感器 330851-04-000-020-10-00-05
数显交流电流表 PA194I-3D1
油动机行程传感器 TDZ-1-200
水位摄像探头 P-WS01
智能手操器 NPDF-D10D0
汽轮机螺栓电加热器 ZJ-22-28(R)
LVDT变送器 XCBSQ-02/500-01-22
位移传感器 6000TD
电涡流传感器 DFA0180-RE022-323TQ
云母双色水位计 B69H-32/2-W
阳极组件 EPBS-G-II-150-TG/XN
接线板组件 AU3063
汽轮机螺栓电加热器 DJ22-14
螺栓电加热器 ZJ-17-2
智能手操器 NPDF-Q2111
