AST电磁阀JZPK-003A-24DC为何采用“四取二”

产品经理：黄丽 0838-2207616  13547079933

在汽轮机ETS（危急遮断系统）中，AST电磁阀JZPK-003A-24DC之所以被广泛采用，关键在于其依托的“四取二”冗余架构——这不仅是行业标准，更是保障机组安全运行的核心逻辑。

• 那么，“四取二”到底是什么意思？又如何防止误动和拒动？

简单来说，系统配置4只AST电磁阀（如JZPK-003A-24DC），分为两个独立通道：通道1包含#1和#3阀，通道2包含#2和#4阀。正常运行时，所有电磁阀励磁关闭，封堵泄油通路，使AST母管建立起约12~14MPa的安全油压，主汽门与调节汽门才能开启。
当发生超速、低油压、轴向位移过大等保护动作时，ETS系统会同时切断两个通道的电源，至少各有一个电磁阀失励打开，从而快速泄放AST油压，实现停机。
这种设计的精妙之处在于：
✅ 防误动：若仅一只电磁阀因干扰或故障意外打开（比如#1阀误动作），由于另一通道（#2/#4）仍处于关闭状态，AST油压仍可通过节流孔维持，不会导致非计划跳机。
✅ 防拒动：若某通道中一只阀卡涩拒动（如#3打不开），只要同通道另一只阀（#1）正常动作，配合另一通道任一阀动作，仍能可靠泄压停机，确保保护功能不失效。

• 这就是“四取二”——任意两个及以上阀动作才触发停机，既不过敏，也不迟钝。

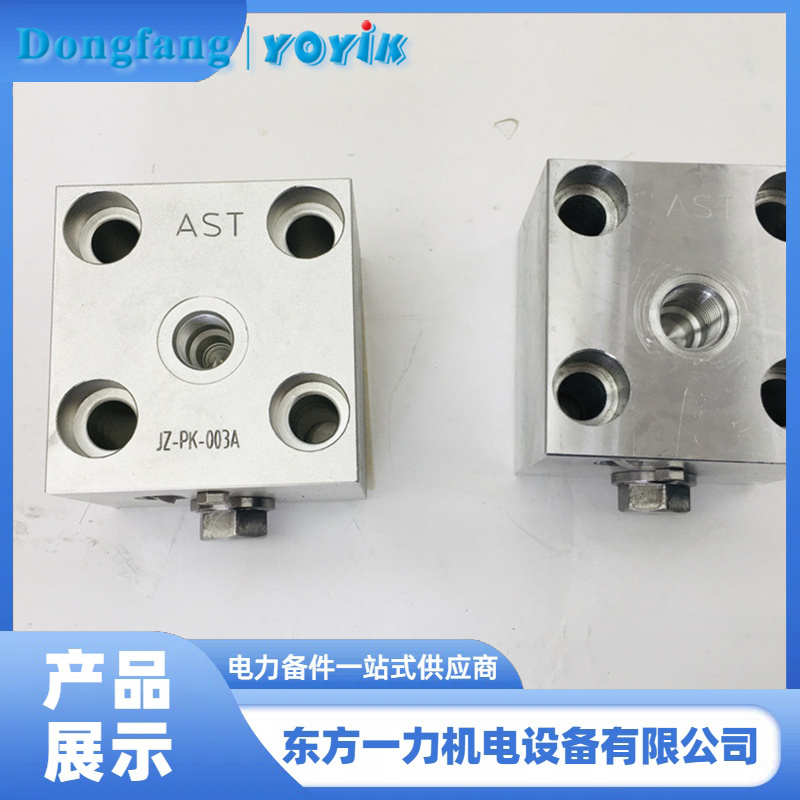

而东方一力供应的AST电磁阀JZPK-003A-24DC，正是为这一高可靠性逻辑量身打造。它采用24V DC励磁关闭结构，响应时间≤15ms，密封性能优异，阀芯经精密研磨，有效抵抗EH油中微小颗粒造成的卡涩。其线圈使用H级绝缘材料，耐高温、抗振动，已在多台300MW及以上火电机组稳定运行，完全适配DEH等主流控制系统。
更重要的是，JZPK-003A-24DC支持在线活动试验——可在机组运行中逐个测试，验证其动作可靠性，而不影响整体保护功能。
作为汽轮机“最后一道防线”的执行元件，AST电磁阀绝不能“该动不动”或“不该动乱动”。选择高可靠性的JZPK-003A-24DC，并严格执行月度AST通道试验、定期滤油、检查线圈电阻等维护措施，才能真正筑牢安全屏障。
德阳东方一力机电设备有限公司供应电厂电站MEH系统用AST电磁阀、EH油主油泵、安全阀、波纹管泄压阀、机械停机电磁铁、试验电磁阀、伺服阀。
