电磁阀 SV3-20-C-0-00 技术介绍

一、产品概述

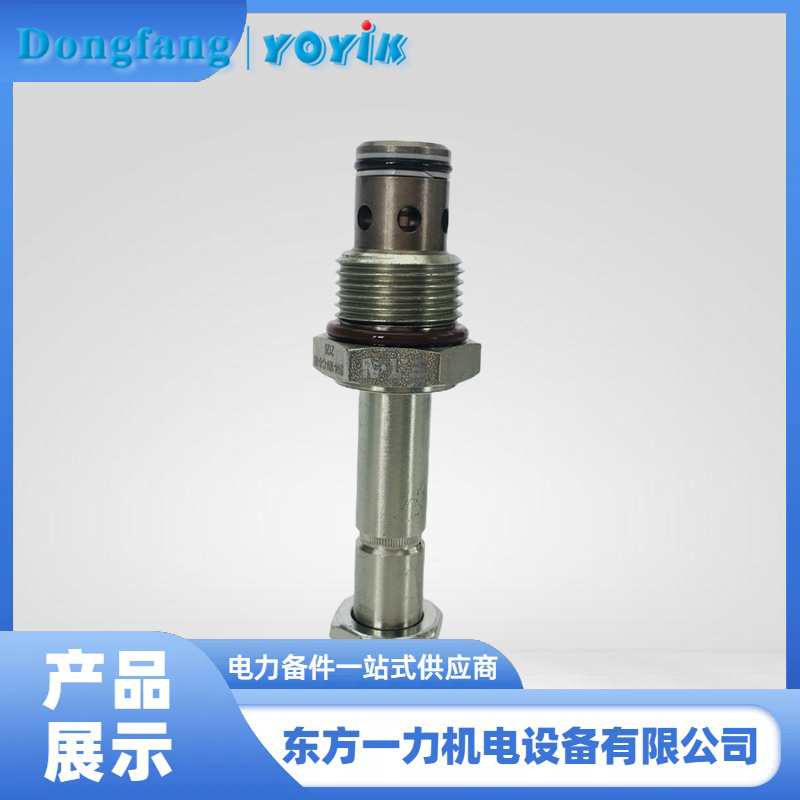

SV3-20-C-0-00 是伊顿威格士（Eaton Vickers）公司生产的螺纹插装式电磁阀，属于SV系列滑阀式电磁换向阀。该系列电磁阀广泛应用于液压系统中，作为方向控制元件实现油路的通断和换向功能。
二、工作原理
SV3-20-C-0-00 为二位三通常闭型电磁阀，其工作逻辑如下：
• 断电状态（常态位）：阀芯在弹簧力作用下处于关闭位置，阻断油口2至油口1的流动，但允许油口1至油口2的自由流动（单向截止功能）
• 通电状态（工作位）：电磁线圈产生磁场推动阀芯移动，实现油口间的换向连通，允许双向流动或特定方向流动（具体机能取决于内部滑阀结构）
该阀采用滑阀式结构，具有响应快、泄漏小、寿命长等特点，适用于需要频繁换向的液压系统。
三、典型应用场景
基于SV3系列电磁阀的特性，SV3-20-C-0-00 常用于以下场合：
1. 汽轮机EH油系统：作为AST危急遮断电磁阀或OPC超速保护电磁阀，实现安全油的快速泄放
2. 工程机械液压系统：控制执行元件（油缸、马达）的方向和速度
3. 工业液压设备：用于夹紧、定位、切换等逻辑控制回路
4. 船舶液压系统：舵机控制、锚机控制等关键部位
六、安装与维护要点
1. 插装要求：需使用威格士专用C-20-2插孔，安装扭矩控制在136-149 Nm（钢制阀体）或128-155 Nm（铝制阀体），严禁超过规定扭矩
2. 电气连接：提供多种电压等级可选（12VDC/24VDC/115VAC/230VAC），需根据系统电源配置选择对应线圈
3. 油液清洁度：必须保证油液清洁度达到NAS 6级或ISO 18/16/13以上，防止阀芯卡涩
4. 定期检查：建议每6个月检查线圈电阻和绝缘电阻，每年进行功能试验验证换向可靠性
