磁阻探头 ZS-04-150-5000抗电磁干扰设计

产品经理：黄丽 0838-2207616 13547079933

磁阻探头 ZS-04-150-5000 电缆屏蔽层接地不良导致的测量问题

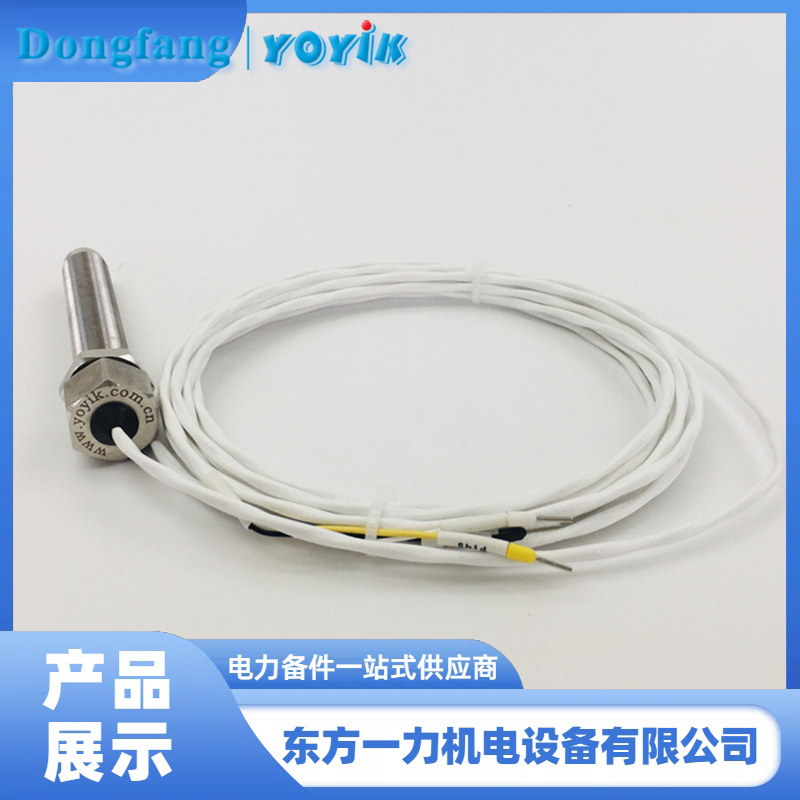

磁阻探头 ZS-04-150-5000基于电磁阻原理工作，其输出信号为与转速相关的低频脉冲信号（幅值随转速变化，低转速时为 mV 级，高转速时可达数伏特），且安装环境（汽轮机 — 发电机区域）存在强电磁干扰（如发电机励磁系统、高压电缆等）。电缆屏蔽层的核心作用是阻断电磁干扰的耦合路径，若接地不良，会引发以下测量问题：
信号受电磁干扰污染，出现幅值波动
屏蔽层接地不良时，无法有效隔离外界强电磁场（如励磁系统的高频谐波、高压设备的电磁辐射），干扰信号会通过电磁耦合侵入电缆内部，与探头输出的有用信号叠加。表现为：
低转速时，本就微弱的 mV 级信号被噪声淹没，导致信号幅值忽高忽低，甚至出现间歇丢失；

高转速时，干扰信号叠加使脉冲波形畸变，幅值波动范围扩大，影响 DEH 系统对转速的准确计算（如频率测量模件误判脉冲数）。

测量值跳变或失真，影响 DEH 调节与保护功能
干扰信号的随机性会导致 DEH 接收的转速信号出现无规律跳变：
在转速调节过程中，跳变信号会使转速 PID 调节逻辑误判偏差，导致阀门开度频繁波动，引发机组转速不稳定（如冲转时转速忽快忽慢，难以稳定在目标值）；
在超速保护中，若干扰信号导致转速测量值瞬时偏高（如误判达到 103% 或 110% 额定转速），可能引发保护误动作（如调门误关、机组误停机），反之若干扰导致真实超速信号被掩盖，则可能造成保护拒动，存在安全风险。
信号传输衰减加剧，低转速测量失效
接地不良可能导致屏蔽层与电缆芯线之间形成电容耦合，使低频信号（尤其是低转速时的微弱信号）在传输过程中衰减加剧。当信号幅值低于 DEH 转速卡的识别阈值时，会出现 “低转速时测量值为 0” 或 “坏点”，导致启动阶段转速监测失效，影响冲转流程的正常进行。
二、电缆屏蔽层屏蔽效果的测试方法
绝缘电阻测试（验证屏蔽层与芯线、地的隔离性）
使用 500V 兆欧表，一端接电缆屏蔽层，另一端分别接电缆芯线和接地极：
屏蔽层与芯线之间的绝缘电阻应≥100MΩ，若阻值过低，说明屏蔽层与芯线存在漏电，屏蔽功能失效；
屏蔽层与接地极之间的电阻应≤1Ω（单端接地时），若阻值过大，说明接地不良，无法有效泄放干扰电流。
干扰电压测试（直接测量屏蔽层接地前后的干扰水平）
在探头正常工作状态下，用示波器测量电缆芯线与地之间的交流电压（含有用信号和干扰）；
对比屏蔽层可靠接地（单端接地）与不接地（或虚接）时的电压波形：
接地良好时，干扰电压应≤50mV（低转速工况），波形以规则的正弦脉冲为主；
若接地不良时干扰电压显著升高（如超过 200mV），且波形中出现高频毛刺或无规律波动，说明屏蔽效果差。
信号稳定性对比测试（结合机组运行状态）
在机组稳定运行（如额定转速 3000r/min）时，记录 DEH 系统中该探头的转速波动范围，接地良好时波动应≤±5r/min；
模拟接地不良（断开屏蔽层接地），观察转速波动是否明显增大（如超过 ±20r/min），或出现无规律跳变，以此验证屏蔽层的实际作用。
高频干扰抑制测试（使用频谱分析仪）
用频谱分析仪检测电缆芯线的信号频谱，接地良好时，除转速对应的基频（如 3000r/min 对应 50Hz×60 齿 = 3000Hz）外，高频段（1kHz 以上）的干扰信号幅值应≤-60dBm；
若接地不良时高频干扰幅值明显升高（如超过 - 30dBm），说明屏蔽层对高频电磁干扰的抑制能力失效。
通过以上测试，可准确判断磁阻探头ZS-04-150-5000电缆屏蔽层的接地状态和屏蔽效果，确保其有效隔离外界电磁干扰，为 DEH 系统提供稳定、可靠的转速信号。实际应用中，建议优先采用单端接地（如电子间控制柜侧接地），避免两端接地形成环流反而引入干扰。磁阻探头
