OPC电磁阀GS060600V 汽轮机103%超速保护核心

在汽轮机的保护系统中，OPC（超速保护控制）和AST（自动停机危急遮断）虽然都关乎安全，但它们的“脾气”截然不同。AST是“一剑封喉”的紧急停机，而OPC更像是“点刹”式的预防性调节。

OPC电磁阀GS060600V动作后的连锁反应
当汽轮机转速超过额定转速的103%（即3090r/min），或者发生甩负荷导致转速飞升时，DEH系统会发出OPC动作信号。此时，两只并联的OPC电磁阀（20/OPC-1、2）会瞬间励磁打开。这一动作会引发以下连锁反应：
OPC母管油压泄放：OPC电磁阀打开后，直接连通了OPC母管与无压回油管路。OPC母管中的高压抗燃油迅速泄压，排至EH油箱。
高调门快速关闭：由于高压调节汽阀（GV）执行机构活塞杆下腔的油压与OPC母管相通，母管泄压会导致执行机构上的卸载阀快速开启。在弹簧力的作用下，所有高压调节汽阀迅速关闭，切断进入汽轮机的高压蒸汽。
转速抑制与恢复：高调门的关闭有效抑制了转速的进一步飞升。待转速回落至额定转速（约3000r/min）以下时，OPC电磁阀失电复位关闭，油压重建，调门重新开启，机组恢复正常运行。
为什么主汽门不会关闭？
细心的朋友会发现，OPC动作时，主汽门（MSV）依然保持全开，这是为什么呢？
这归功于OPC-AST电磁阀组件上的两个逆止阀设计。这两个逆止阀将OPC油路和AST油路物理隔离。当OPC电磁阀动作泄油时，逆止阀阻止了AST母管油压的倒流。因此，AST母管压力保持不变，主汽门执行机构依然有油压支撑，不会关闭。这种设计确保了OPC动作仅仅是“调节”而非“停机”，为机组快速恢复供电创造了条件。
优选关键部件，确保动作零延迟

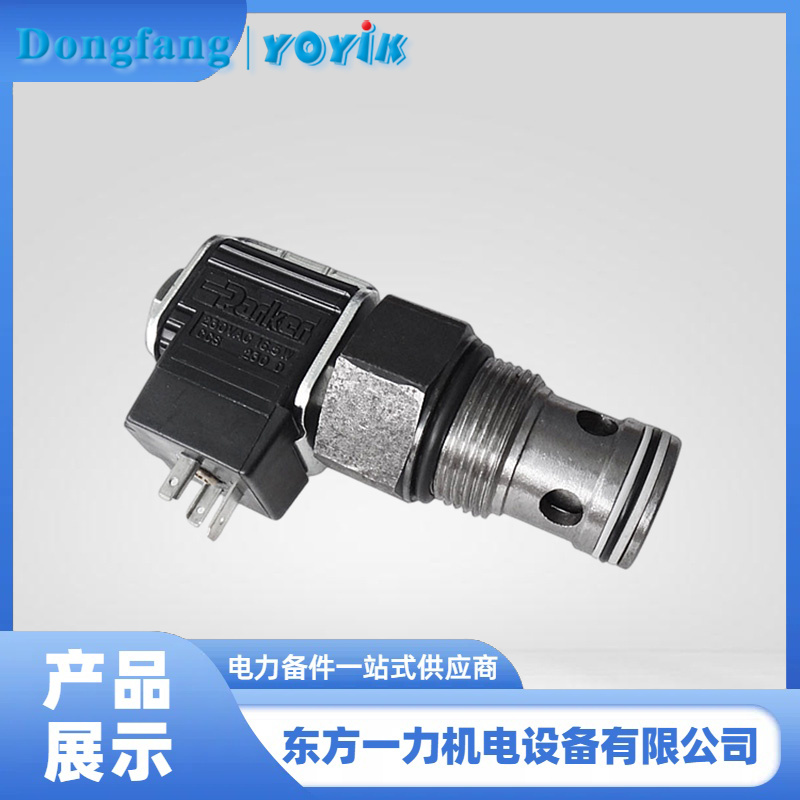

OPC保护动作要求极高的响应速度，任何卡涩或延迟都可能导致超速保护失效。因此，OPC电磁阀的可靠性至关重要。在此推荐我司供应的OPC电磁阀GS060600V。这款产品专为高压抗燃油系统设计，具有响应灵敏、密封性好、抗干扰能力强等特点，能够确保在103%超速瞬间准确动作，杜绝拒动风险。
东方一力始终致力于为电厂提供最可靠的热控备件。希望大家在日常维护中，不仅要理解OPC的动作逻辑，更要关注电磁阀本身的性能状态，为机组的安全运行系好“第一粒扣子”。
