磁阻式传感器SZCB-01电压低、波形失真排查

磁阻式传感器SZCB-01输出电压低且波形失真的诱因

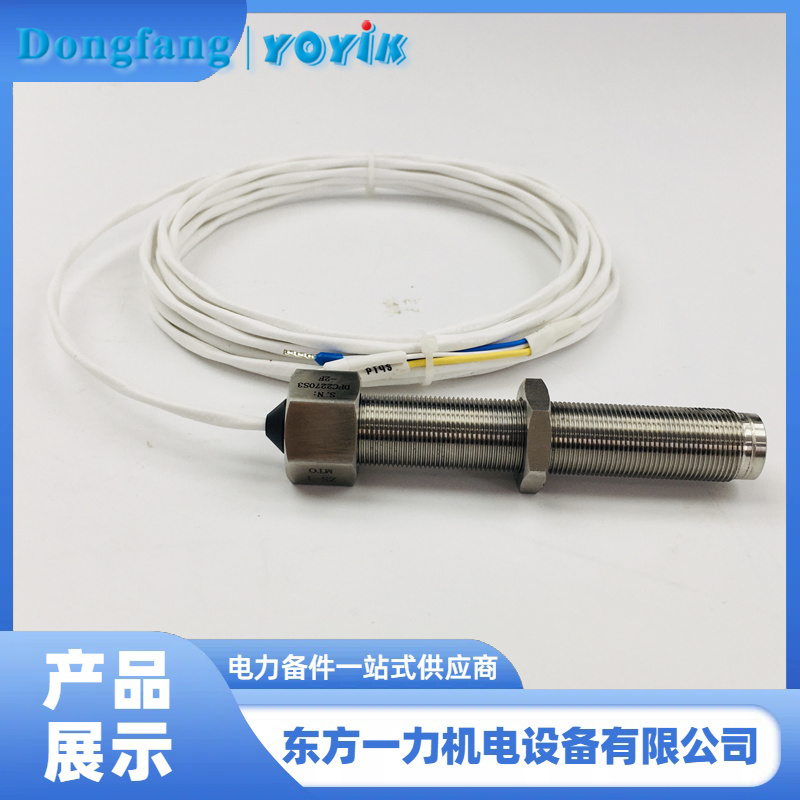

磁阻式传感器SZCB-01采用磁阻式原理，正常输出电压通常在8-12V之间。若出现输出电压偏低（如仅2.42V）且波形失真的问题，可从多方面排查原因。
首先是安装间隙问题。该探头推荐间隙为0.8-1.2mm，若间隙过大，磁路耦合强度不足，感应线圈无法产生足够的感应电动势，导致电压偏低。若间隙过小，探头与齿盘易发生摩擦，破坏内部磁钢和线圈结构，同样会使输出异常。
其次是电缆与接头故障。大修后航空插头松动重新焊接，若焊接时出现虚焊、拉丝或绝缘层破损，会导致信号传输损耗或短路，拉低输出电压并使波形失真。此外，电缆老化、屏蔽层损坏会引入电磁干扰，也会影响信号质量。
最后是探头自身故障。磁钢退磁、线圈匝间短路等内部损坏，会直接降低探头的感应能力，导致输出电压不足。磁阻式传感器SZCB-01采用高稳定性磁钢，能有效延缓退磁，但长期高温、振动环境仍可能引发此类问题。
磁阻式传感器SZCB-01示波器波形故障判断方法
间隙异常波形：若示波器显示波形幅度不稳定，忽高忽低，且电压整体偏低，大概率是安装间隙不合理。间隙过大时波形幅度偏小，边缘模糊；间隙过小时可能出现波形突然中断，伴随杂波。
电缆接头故障波形：焊接不良导致接触不稳定时，波形会出现间歇性缺失、抖动，电压读数波动明显。若存在短路，波形会出现平顶或削波现象，电压始终维持在较低水平。
探头损坏波形：磁钢退磁时，波形幅度均匀降低，整体电压偏低但形状相对完整；线圈短路时，波形会出现严重失真，甚至变成杂乱无章的杂波，电压读数极不稳定。
东方一力供应的磁阻式传感器SZCB-01配套有专用调试指南，结合示波器波形分析，能快速定位故障根源。日常维护中定期检查探头间隙、电缆接头状态，可有效避免此类信号异常问题，保障SVC检测系统稳定运行。
