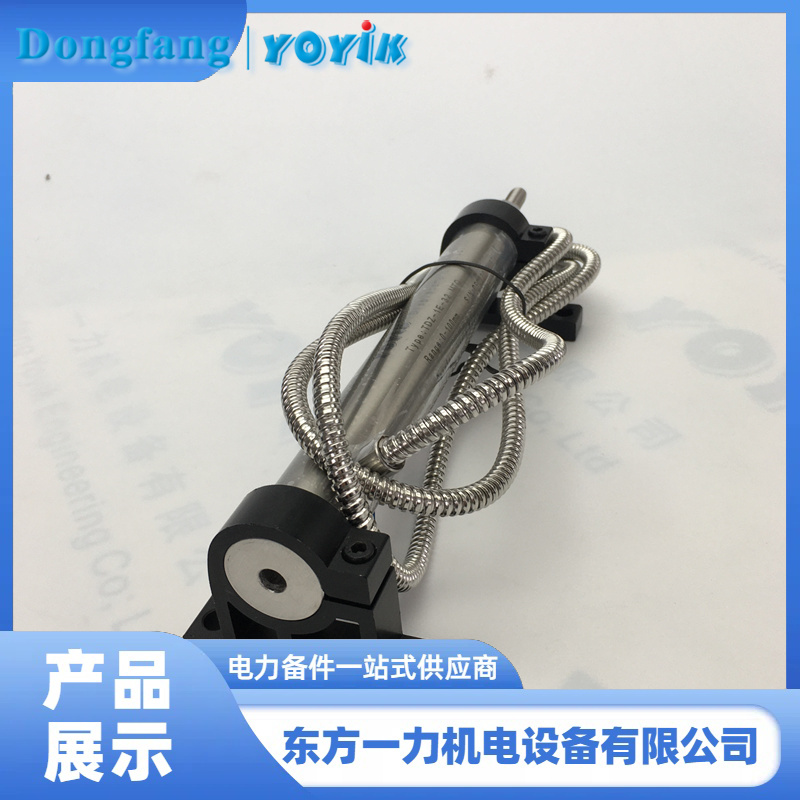

LVDT 位置传感器 4000TDZ-A预防性维护重点

介调器（解调器）的核心功能是将 LVDT 位置传感器 4000TDZ-A 输出的交流信号整流为直流信号，供控制系统判断油动机位置。若滤波电容失效，会导致整流后的直流信号含大量纹波，进而引发控制系统出现以下异常现象：

1. 反馈信号波动，引发油动机无规律摆动
LVDT 位置传感器 4000TDZ-A输出的交流信号经整流后为脉动直流，滤波电容的作用是平滑纹波，输出稳定的直流电压（与油动机位置成正比）。若电容失效（如容量衰减、漏电或击穿），脉动直流中的交流成分无法被有效滤除，会导致反馈信号叠加高频波动（通常为 100Hz 及其谐波，与 LVDT 初级线圈激励频率相关）。
控制系统会将这种波动误判为油动机实际位置的变化，从而持续调整伺服阀动作：当波动信号瞬时升高时，系统认为油动机过开，发出关阀指令；信号瞬时降低时，又认为油动机关度过小，发出开阀指令。这种频繁的指令修正会导致油动机出现无规律的小幅摆动，进而引发主汽门开度波动，影响汽轮机进汽量稳定。
2. 控制精度下降，阀位偏差增大
正常情况下，滤波后的直流信号精度直接决定 LVDT 的测量准确性（通常要求误差≤±0.25%）。滤波电容失效后，纹波信号会导致反馈值与实际位置的偏差增大，且偏差随纹波频率周期性变化。例如，油动机实际位置稳定时，反馈信号可能在真实值上下 1%~5% 范围内波动。
这种偏差会破坏 DEH 系统的闭环控制精度：当机组需要稳定负荷时，控制系统无法准确判断主汽门实际开度，可能导致调门过度调节（如指令要求开度 50%，实际在 48%~52% 间波动），造成汽轮机功率波动，影响机组稳定性。
3. 触发保护逻辑误动作
部分机组的 DEH 系统设置了反馈信号波动保护（如信号变化速率超限、偏差绝对值超限时触发报警或遮断）。滤波电容失效导致的高频波动可能触发此类保护：
若波动幅度超过设定阈值（如 ±3%），系统可能判定LVDT 位置传感器 4000TDZ-A故障，发出 “传感器异常” 报警，自动切换至冗余传感器（若配置）；若冗余传感器同样受干扰或无冗余设计，可能触发主汽门强制关闭，导致机组非计划停机。
对于孤网运行机组，反馈信号波动会加剧转速控制的不稳定性，可能引发转速超调或低频振荡，进一步触发超速保护。
4. 伺服阀寿命缩短
伺服阀根据控制系统输出的电流信号调整开度，而波动的反馈信号会导致伺服阀控制电流频繁变化。这种高频动作会加剧伺服阀内部滑阀与阀套的磨损，同时使抗燃油管路产生高频振动，增加油质劣化风险（如颗粒污染加剧）。长期运行可能导致伺服阀卡涩、响应滞后等二次故障，进一步恶化油动机控制性能。
